特性

• 支持最高17 MHz的SPI时钟速度
• 4个高速、低传播延迟、SPI信号隔离通道
• 最多支持4个从器件

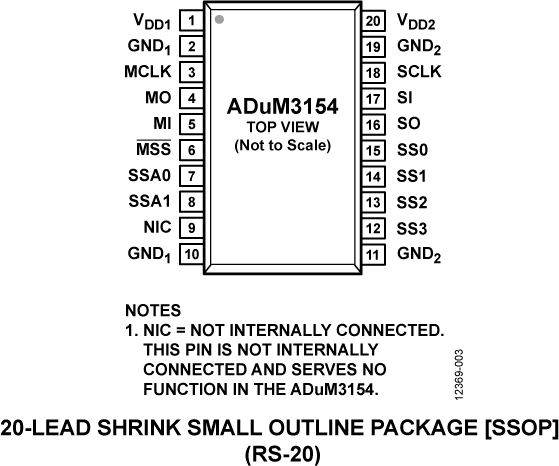

• 20引脚SSOP封装，爬电距离为5.1 mm
• 工作温度高达：125°C
• 高共模瞬变抗扰度：>25 kV/μs
• 安全和法规认证
  • UL认证符合UL 1577标准
    • 1分钟3750 V rms
  • CSA元件验收通知5A
  • VDE合格证书
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • V_IORM = 565 V峰值

产品详情和应用

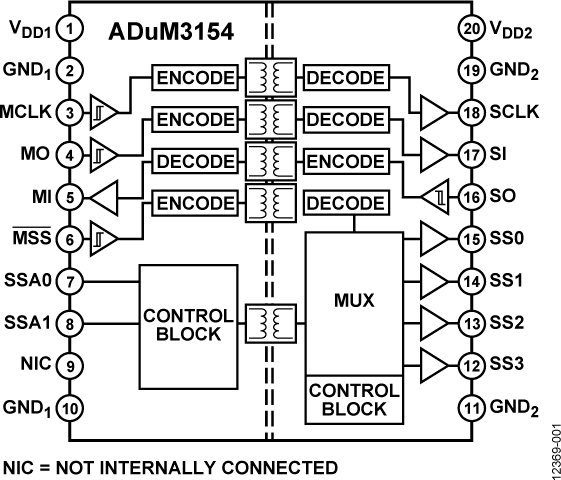

ADuM3154是一款3.75kV rms、7通道SPIsolator^™数字隔离器，针对串行外设接口(SPI)进行了优化，并最多可以支持4个从器件。(提供5kV rms型号)。 该器件基于ADI公司的iCoupler^®芯片级变压器技术，在CLK、MO/SI、MI/SO和SS通道中具有低传播延迟和抖动特性，可支持最高17 MHz的SPI时钟速率。

ADuM3154隔离器还提供从机选择多路复用系统，一个隔离器最多可以支持4个从机器件。 从机选择系统使用全传播速度传播到所需输出，可实现严格的时序控制。 该隔离式SS多路复用器通过250 kbps低速双端口进行寻址，建立时间为2.5 μs。

应用

• 工业可编程逻辑控制器(PLC)
• 传感器隔离
