特性

• 半双工、隔离式RS-485收发器
• PROFIBUS^®兼容
• 符合ANSI EIA/TIA 485-A与ISO 8482: 1987(E)标准
• 数据速率：20 Mbps
• 5 V或3 V工作电压(V_DD1)
• 高共模瞬变抗扰度： >25 kV/μs
• 隔离DE状态输出
• 接收器开路故障安全设计
• 热关断保护
• 总线支持50个节点
• 安全和法规认证
  • UL认证：—1分钟2500 Vrms，符合UL 1577标准
  • CSA元件验收通知#5A
    • IEC 609501 800 Vrms（基本），400 Vrms（加强）
  • VDE合格证书
    • DIN V VDE 0884-10 (VDE V 0884-10)：2006-12
    • V_IORM = 560 V峰值
• 工作温度范围： −40°C至+85°C

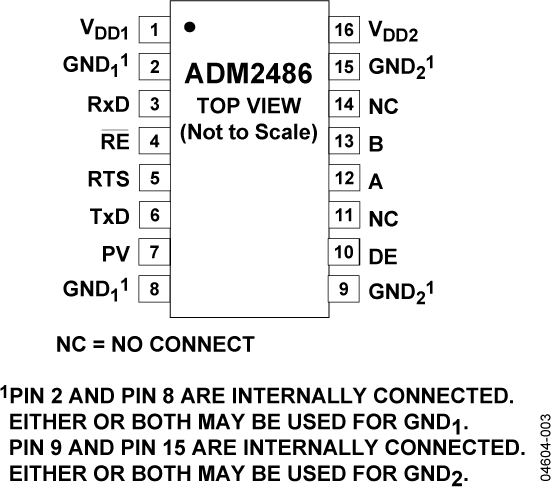

• 16引脚宽体SOIC封装

产品详情和应用

ADM2486差分总线收发器是一款集成式电流隔离器件，适用于多点总线传输线路的双向数据通信。它针对平衡传输线路而设计，符合ANSI EIA/TIA-485-A和ISO 8482:1987(E)标准。

该器件采用ADI公司的iCoupler^®技术，将三通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。器件逻辑端采用5 V或3 V电源供电，总线端则采用隔离式5 V电源供电。

ADM2486驱动器具有高电平有效使能特性。驱动器差分输出与接收器差分输入内部相连，形成差分输入/输出端口；当驱动器禁用时，或者当VDD1或VDD2 = 0 V时，该端口向总线提供极小的负载。该器件还具有高电平有效接收器禁用特性，可使接收器输出进入高阻抗状态。

该器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。额定温度范围为工业温度范围，提供16引脚、宽体SOIC封装。

应用

• 隔离式RS-485/RS-422接口
• PROFIBUS网络
• 工业现场网络
• 多点数据传输系统
