ADI亚德诺 LTC1535 产品介绍

2026-03-09 0次

特性

符合 UL 额定规格的隔离型 RS485：2500V_RMS
UL 认证文件 #E151738
免除了接地环路
250kBd 最大数据速率
采用 420kHz 转换器进行自供电
半双工或全双工
故障保险输出为高电平 (对于开路或短路接收器输入)

短路电流限制功能
缓慢的转换速率控制
68kΩ 输入阻抗支持多达 128 个节点
热停机功能
在驱动器输出端和接收器输入端上提供了 8kV ESD 保护

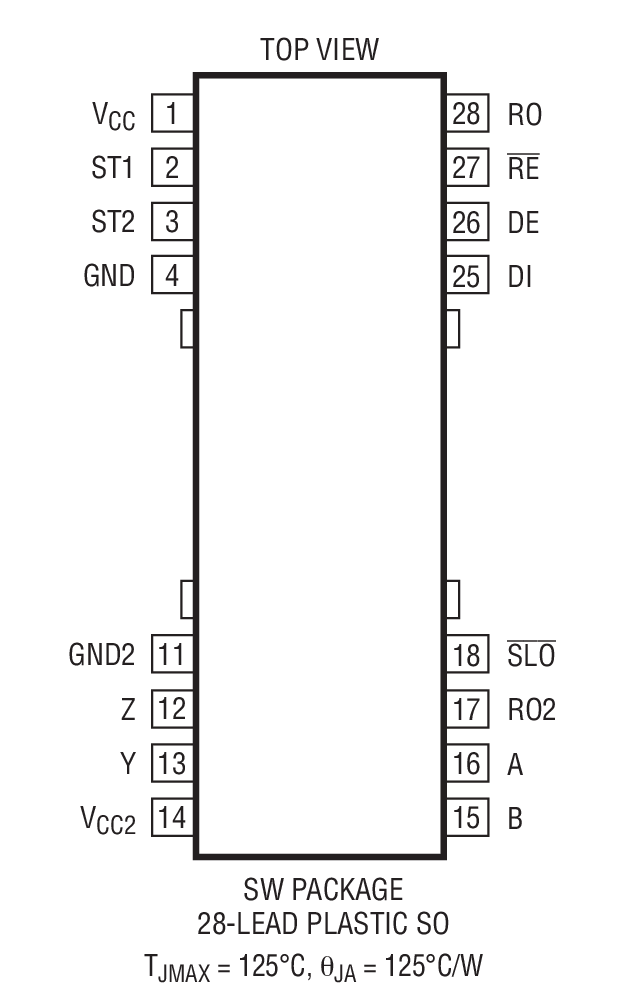

采用 28 引脚 SW 封装

产品详情和应用

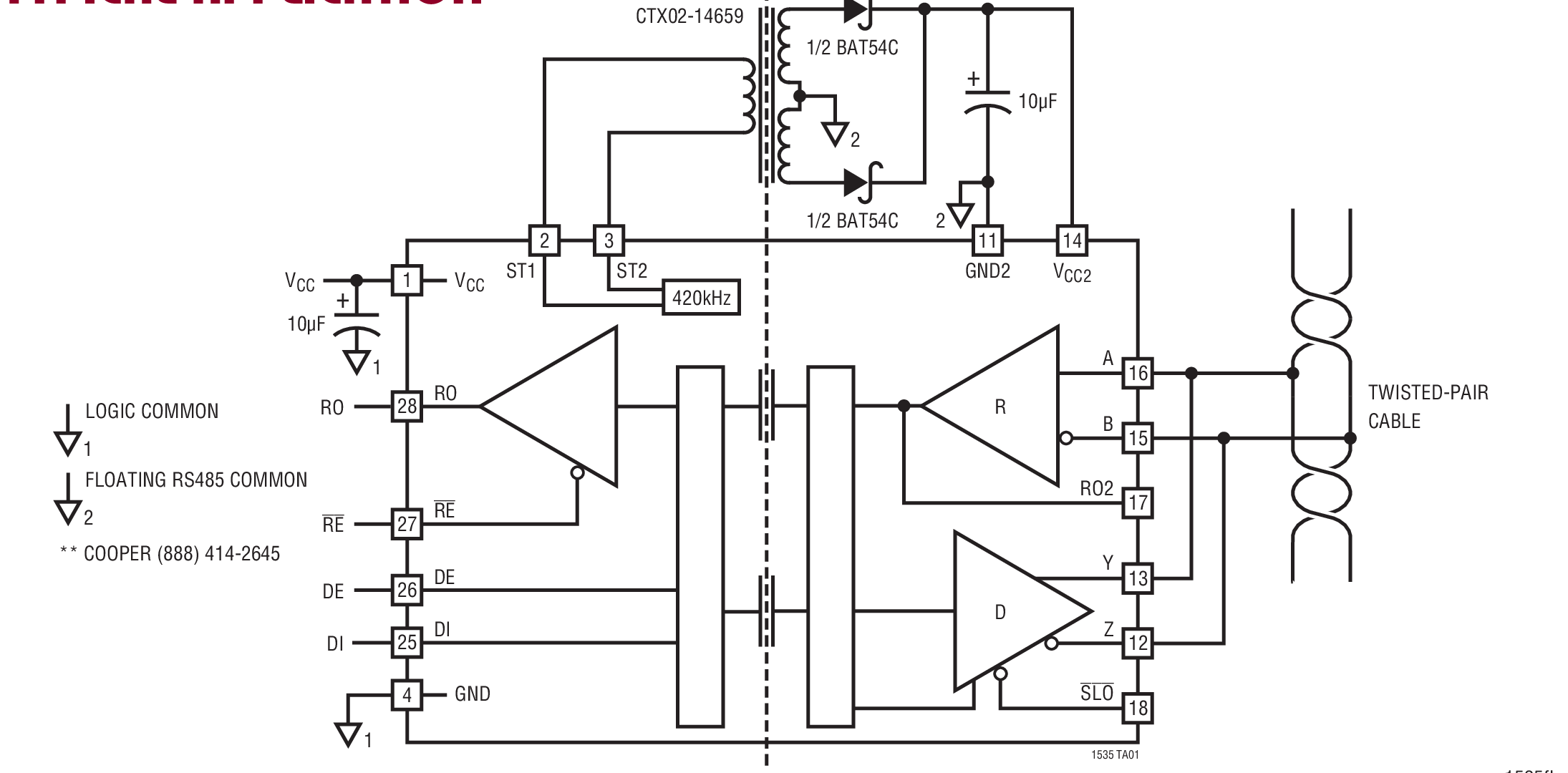

LTC^®1535 是一款隔离型 RS485 全双工差分线路收发器。隔离型 RS485 非常适合于那些接地环路断开 (以允许大得多的共模电压范围) 的系统。一个内部电容性隔离势垒在线路收发器和逻辑电平接口之间提供了 2500V_RMS 的隔离。受电侧包含一个 420kHz 推挽式转换器，用于给隔离型 RS485 收发器供电。内部全双工通信通过电容性隔离势垒来实现。该收发器符合 RS485 和 RS422 标准的要求。

驱动器和接收器具有三态输出，且驱动器在整个共模范围内保持高阻抗。驱动器具有双向短路电流限值和一种缓慢的转换速率选择功能，用于较大限度地降低 EMI 或反射。68kΩ 的接收器输入允许连接多达 128 个节点。当接收器输入开路或短路时，故障保险功能电路将默认至一种高电平输出状态。

应用

隔离型 RS485 接收器 / 驱动器
具有大共模电压的 RS485
断开 RS485 接地环路
多个未终接线路抽头
