ADI亚德诺 ADUM1253 产品介绍
2026-03-09
0次
特性
- 低 VOL(MAX) 可实现更高的 I2C 套件兼容性
- 第 1 侧：0.69V
- 第 2 侧：0.4V
- 超低功耗可延长电池寿命
- 400 kHz 时每通道 142μA（典型值）
- 较宽的独立 VDD1/VDD2 电源范围支持更多逻辑电压电平并可实现电平转换
- 两侧均为 1.71V 至 5.5V
- 热插拔第 2 侧 I/O 可防止数据损坏
- 初始第 2 侧连接发生在总线空闲或停止状态
- 双向 I 2 C 数据传输高达 2MHz SCL
- 强大的灌电流能力可降低 RPULL-UP 值，从而实现更快的总线速度
- 第 1 侧：5mA
- 第 2 侧：50mA
- 为数字信号提供稳健的电气隔离
- 可持续耐受 (VIOWM)
- 8 引脚窄体 SOIC：445VRMS
- 可承受 ±10kV 浪涌，符合 IEC 61000-4-5 标准
- 具有爬电距离和电气间隙的封装
- 8 引脚窄体 SOIC：4mm
- 可持续耐受 (VIOWM)
- 安全和法规认证（申请中）
- IEC60747-17（申请中）
- 增强型 VIORM 窄体 SOIC：630VPEAK
- UL 1577（申请中）
- 8 引脚窄体 SOIC：1 分钟 3000VRMS
- IEC/EN/CSA 62368-1（申请中）
- IEC/EN/CSA 61010-1（申请中）
- CAN/CSA-C22.2 第 14-18 号（申请中）
- IEC60747-17（申请中）
产品详情和应用

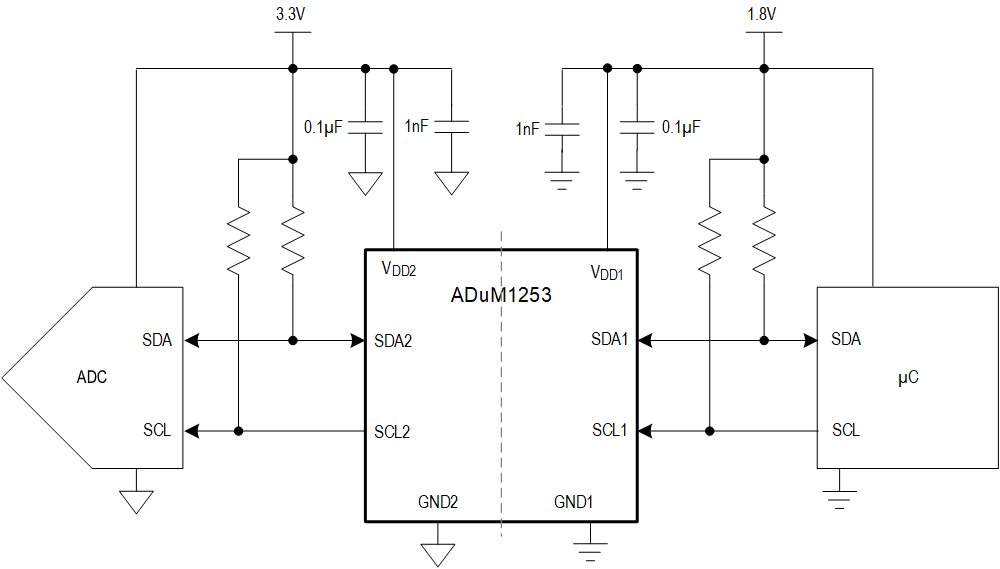

ADuM1253 提供两个开漏通道（一个单向，一个双向），适用于需要在同一线路上双向传输数据但具有单向时钟的应用（例如 I2C）。为了防止闩锁行为，第 1 侧输出包含特殊缓冲器，可将逻辑低电平电压调节为 0.64V，并且输入逻辑低电平阈值比输出逻辑低电平电压至少低 50mV。第 2 侧具有不调节逻辑低电平输出电压的传统缓冲器。
ADuM1253 在隔离器的第 1 侧和第 2 侧均具备 1.71V 至 5.5V 独立电源。该套件的工作频率高达 2MHz。每侧均提供 21μA 的超低待机电流，非常适合电池供电系统。

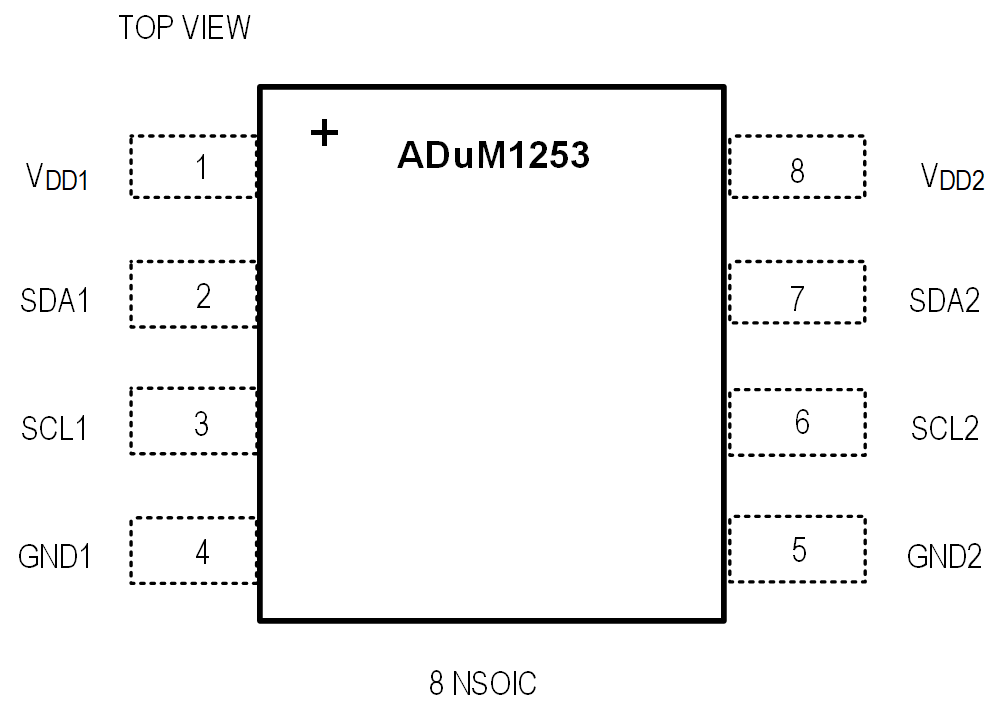

ADuM1253 首先对总线引脚进行预充电，然后监视总线状态以发现空闲总线或检测 I2C 停止条件，再连接第 1 侧和第 2 侧，从而为第 2 侧的热插拔连接提供无干扰总线连接。ADuM1253 采用 8 引脚窄体 SOIC 封装。该套件的额定工作环境温度范围为 -40°C 至 +125°C。
应用
- 隔离式 I2C/SMBus 接口
- 电池管理系统
- 以太网供电 (PoE)
- 电机控制系统
