特性

• 独立于微处理器的USB解决方案
• 符合USB 2.0规范(全速工作模式)
• 内置全速USB收发器
• 固件/硬件控制内部D+上拉电阻
• 可编程的3线或4线26MHz SPI接口
• 电平转换器和V_L输入可实现独立的系统接口电压
• 内部比较器检测V_BUS，用于自供电应用
• D+、D-和VBCOMP具有ESD保护功能
• 中断输出引脚(电平或可编程边沿)，可实现轮询或中断驱动的SPI接口
• 智能USB串行接口引擎(SIE)
  • 自动处理USB流量控制和双缓冲
  • 处理底层USB信令
  • 包含定时器，可用于USB定时操作，因此SPI主机无需定时
• 内置端点FIFO
  • EP0：CONTROL (64字节)
  • EP1：OUT，Bulk或Interrupt，2 x 64字节(双缓冲)
  • EP2：IN，Bulk或Interrupt，2 x 64字节(双缓冲)
  • EP3：IN，Bulk或Interrupt (64字节)
• 双缓冲数据端点允许SPI主机和USB在同一端点上同时传输数据，从而提高了吞吐量
• SETUP数据具有自身的8字节FIFO，简化了固件
• 4路通用输入和4路通用输出
• 可节省空间的LQFP和TQFN封装

产品详情和应用

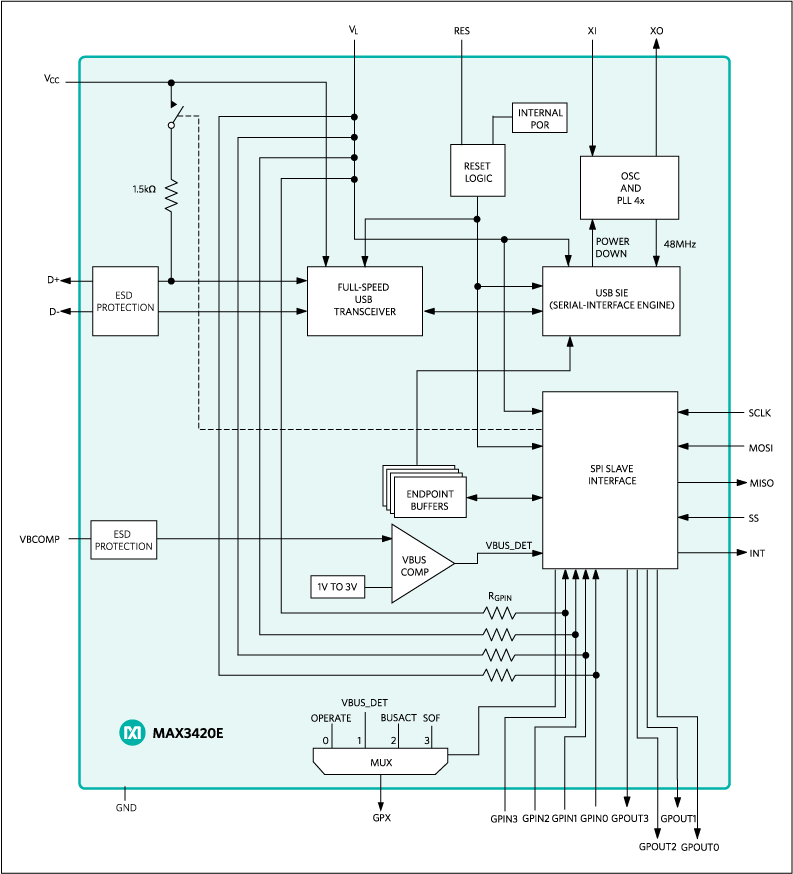

MAX3420E包含实现USB 2.0全速USB外设所需的数字逻辑电路和模拟电路。全速收发器具有±15kV ESD保护和可编程的USB连接和断开特性。内部的串行接口引擎(SIE)负责处理底层USB协议，如错误校验和总线重试。通过工作频率高达26MHz的SPI™接口访问寄存器组，可对MAX3420E进行控制。利用简易的3线或4线SPI接口，可为任何SPI主机(微处理器、ASIC和DSP等)增添USB功能。

内部电平转换器允许SPI接口工作在1.71V至3.6V的系统电压。在MAX3420E内部执行USB定时操作，并在操作完成后提供中断，因此，SPI主机无需定时器来满足USB定时要求。MAX3420E包括4路通用输入及输出，因此所有采用I/O引脚实现SPI接口的微处理器都能再次利用I/O引脚，并获得额外的引脚。

MAX3420E工作在扩展级-40°C至+85°C温度范围，采用32引脚LQFP封装(7mm x 7mm)和节省空间的24引脚TQFN封装(4mm x 4mm)。

应用

• 照相机
• 蜂窝电话
• 定制USB设备
• 台式路由器
• 仪表
• 微处理器和DSP
• MP3播放器
• PC外设
• PDA
• PLC
• 机顶盒
