ADI亚德诺 ADN4621 产品介绍
2026-03-09
0次
特性
- 7.5 kV rms/3.75 kV rms LVDS隔离器
- 符合TIA/EIA-644-A LVDS信号电平标准
- 双通道配置（ADN4620：2 + 0，ADN4621：1 + 1）
- 任何数据速率支持高达2.5 Gbps开关频率，具有低抖动特性
- 两个通道的总带宽为5 Gbps
- 2.15 ns传输延迟（典型值）
- 典型抖动：0.82 ps rms（随机），40 ps（总峰峰值）
- 低功耗1.8 V电源和用于I/O的3.3 V电源
- 高达±8 kV的IEC 61000-4-2 ESD隔离栅保护
- 高共模瞬变抗扰度：70 kV/μs（典型值）
- 安全和法规认证
- UL 1577
- VISO = 3750 VRMS（20引脚SSOP）
- VISO = 17500 VRMS（16引脚SOIC_IC）
- IEC/EN/CSA 62368-1
- IEC/CSA 60601-1
- IEC/CSA 61010-1
- CQC GB4943.1
- DIN EN IEC 60747-17 (VDE 0884-17)（待定）
- VIORM = 1500 VPEAK
- UL 1577
- 使能或禁用刷新（20引脚SSOP封装）
- 工作温度范围：-40°C至+125℃

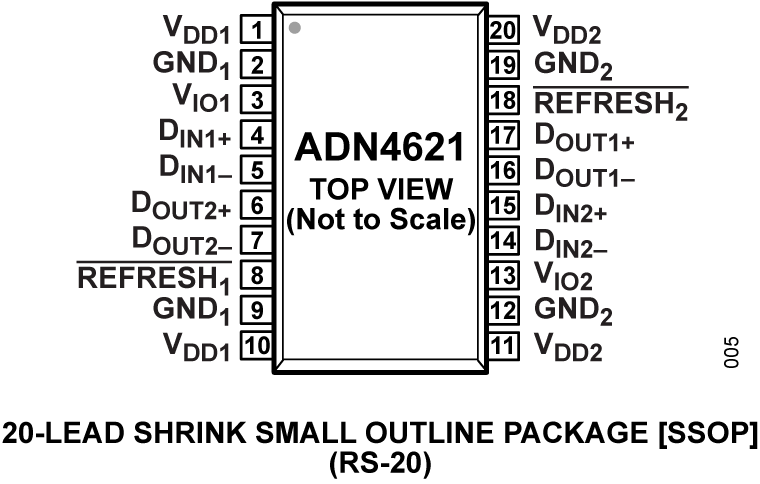

- 具有5.3 mm爬电距离的紧凑型SSOP封装或具有16 mm爬电距离的宽SOIC_IC封装
产品详情和应用

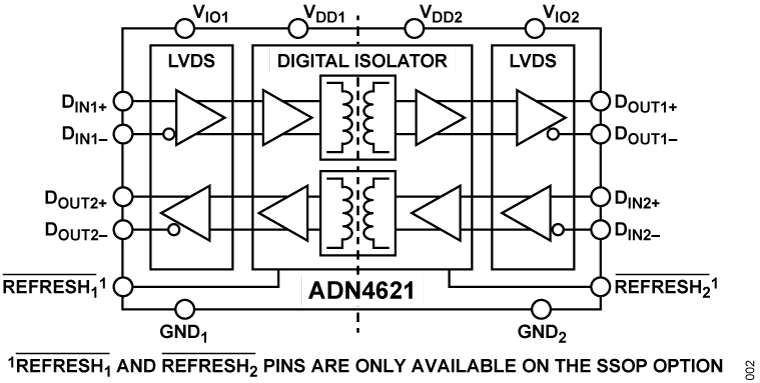

ADN4620/ADN4621 均为双通道、信号隔离式、低压差分信号(LVDS)缓冲器，数据速率高达2.5 Gbps，并且具有非常低的抖动。这些器件集成了ADI公司的iCoupler®技术，已针对高速运行进行了增强，可提供LVDS信号链的插入式电气隔离。与LVDS接收器和LVDS驱动器之间的交流耦合和/或电平搬移允许隔离其他高速信号，例如电流模式逻辑(CML)。
ADN4620/ADN4621包括一种刷新机制，用于监控输入和输出状态，并确保它们在没有数据转换的情况下（例如上电时）保持不变。为了以低抖动实现低功耗和高速运行，隔离器电路采用1.8 V电源，3.3 V电源用于LVDS接收器，以支持全共模范围，输入电压范围为（输入共模+差分输入电压）0 V至2.4 V，如数据手册中的表2所示。
额定温度范围为宽工业温度范围，采用具有5.3 mm爬电距离的紧凑型SSOP封装（在交流电源电压下实现强化绝缘）或具有16 mm爬电距离的宽SOIC_IC封装（增强的高工作绝缘电压高达 1500 VPEAK)。
应用
- 模拟前端隔离
- 数据平面隔离
- 隔离高速时钟和数据链路
- 多千兆位序列化/反序列化(SERDES)
- PCB对PCB光纤更换（例如：短距离光纤）
受美国专利第7,075,329、第9,941,565号、第10,205,442号保护。其他专利正在申请中。
