ADI亚德诺 ADM3057E 产品介绍

2026-03-09 0次

特性

3 kV rms信号和电源隔离CAN收发器
集成isoPower的隔离式DC/DC转换器
V_IO引脚，用于1.7 V至5.5 V逻辑电平
符合ISO 11898-2:2016 (CAN FD)标准
CAN FD的数据速率最高达12 Mbps
低最大循环传播延迟：150 ns
扩展共模范围：±25 V
总线故障保护：CANH和CANL引脚提供±40 V保护
低功耗待机支持远程唤醒请求
额外的隔离控制信号（如端接开关）
符合EN 55022 B类标准（6 dB
）
产品详情和应用

ADM3057E 是一款配备集成隔离式直流/直流转换器的 3 kV rms 隔离式控域网 (CAN) 物理层收发器。ADM3057E 满足柔性数据速率 CAN 柔性数据 (CAN FD) 要求，可以在高达 5 Mbps 及以上的速率下工作，并且符合 ISO 11898-2:2016 标准。ADM3057E 能够支持高达 12 Mbps 的数据速率。

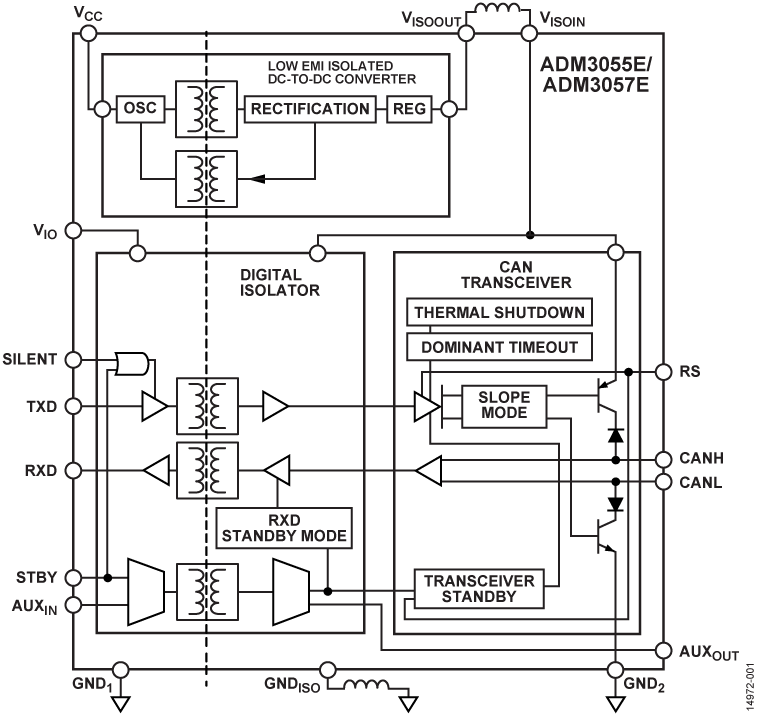

该器件利用 ADI 公司的 iCoupler^® 技术将 3 通道隔离器、CAN 收发器和 ADI 公司的 isoPower^® 直流/直流转换器组合到单个表面安装的小外形集成电路 (SOIC) 封装中。该器件由单个 5 V 电源供电，为 CAN 和 CAN FD 实现了一套完全隔离的解决方案。通过连续调节开关频率，可以将直流/直流转换器高频开关过程中产生的辐射发射保持低于 EN 55022 B 级限制。

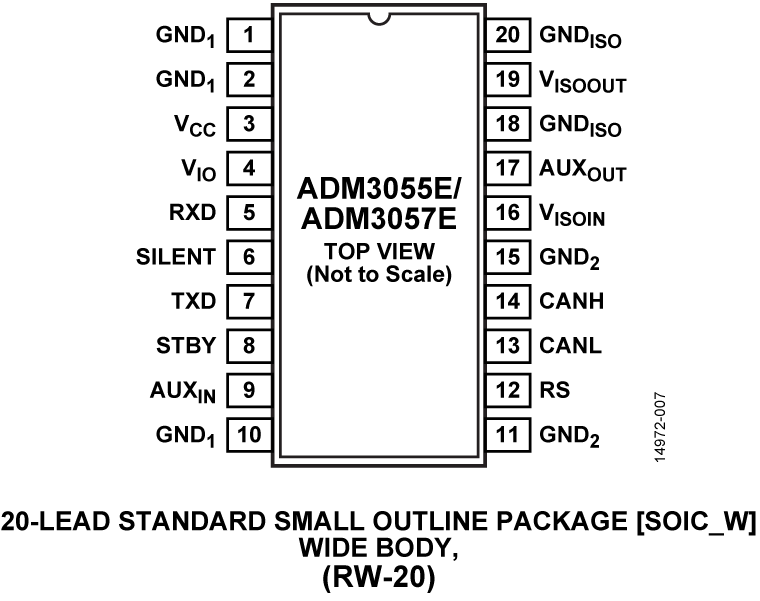

ADM3057E 在 CAN 控制器和物理层总线之间提供完全隔离。ADM3057E 采用 20 引脚宽体 SOIC 封装，隔离电压为 3 kV rms，爬电距离为 7.8 mm。

穿越隔离时的低传播延迟支持使用更长的总线电缆。可以在低数据速率下对标准 CAN 使用坡度控制模式。总线空闲或节点离线时，待机模式可较大限度地降低功耗。安静模式允许忽略 TXD 输入，仅用于侦听模式。

主要超时功能可防止总线在故障条件下锁定。电流限制和热关断功能可防止发生输出短路。该器件完全适应 −40°C 至 +105°C 的工业温度范围。

应用
- CANOpen、DeviceNet 和其他 CAN 总线应用
- 工业自动化
- 过程控制和楼宇控制
- 运输和基础设施
