特性

• ±50V隔离式数据接口
• +5V单电源
• 光隔离收发器的低成本替代器件
• 真正的故障安全接收器，同时保持EIA/TIA-485合规性
• 引脚可选的全/半双工操作
• 通过相位控制进行双绞线反转校正
• 低功耗关断模式：25µA
• 提供热关断功能，以实现驱动器过载保护
• 28引脚SSOP封装
• 提供摆率限制以降低EMI

产品详情和应用

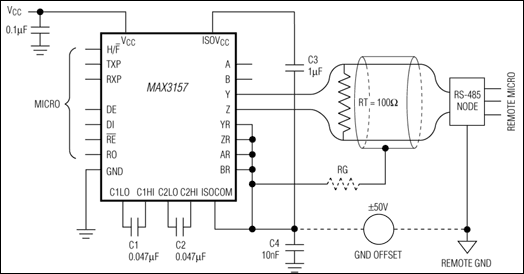

MAX3157是一款高CMRR RS-485/RS-422数据通信接口，在混合微电路中可提供±50V隔离。逻辑端的+5V单电源为接口的两侧供电，外部±50V电容由逻辑端向隔离端传输电源。每个MAX3157包含一个发射器和一个接收器，并保证以高达250kbps的数据速率运行。驱动器具有短路限流功能，并且通过热关断电路将驱动器输出置于高阻抗状态，以防止功耗过大。接收器输入具有故障安全功能，如果输入开路、短路或连接到端接传输线并禁用所有驱动器，该功能可确保接收器输出为逻辑高电平。

MAX3157在空载时或满载且禁用驱动器时的典型电源电流消耗为25mA。当器件处于关断模式时，电源电流降至25µA。该器件可通过引脚在半双工和全双工模式之间进行选择，其接收器和发送器输出相位还可通过单独的引脚独立编程。MAX3157是光隔离收发器的低成本替代器件。有关完全隔离式RS-485/RS-422收发器的信息，请参阅MAX1480系列数据手册。

应用

• 自动测试设备(ATE)
• 楼宇能源管理(HVAC)
• 楼宇安保/远程摄像机
• 高速接入（电信）
• 工业传感器变送器/换能器
• 电机和运动控制
• POS终端
• 可编程逻辑控制器
• 远程摄像机
• 电信交换机
• 测试与测量设备
• X射线和超声诊断
