ADI亚德诺 AD7400A 产品介绍

2026-03-09 0次

特性

时钟速率为10 MHz
二阶调制器
16位无失码
16位时INL典型值为±2 LSB

失调漂移：1.5 μV/°C（典型值）
片内数字隔离器
8引脚表面贴装PDIP（带鸥翼引脚）和16引脚SOIC封装
欲了解更多信息，请参考数据手册

产品详情和应用

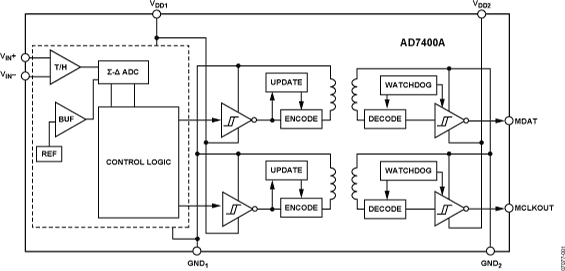

AD7401A是一款二阶Σ-Δ调制器，片上的数字隔离采用ADI公司的iCoupler^®技术，能将模拟输入信号转换为高速1bit数据流。AD7401A采用5V电源供电，差分输入信号范围为±200 mV（满量程±320 mV）。模拟调制器对输入信号连续采样，因而无需外部的采样保持电路。输入信息包含在数据率为10MHz输出流中，通过适当的数字滤波器重构原始信息。串行I/O可采用5V或3V电源供电 (V_DD2)。

串行接口采用数字式隔离。通过将高速CMOS工艺和单片空芯变压器技术结合在一起，较之传统光耦合器等其它器件来说，片内隔离能提供更加优异的工作特性。该器件内置片内基准电压源，工作温度范围为-40°C至+125°C。AD7400A采用8引脚表面贴装PDIP（带鸥翼引脚）和16引脚SOIC封装。

应用

交流电机控制

分路电流监控

数据采集系统

模数及光隔离器的方案替代
