ADI亚德诺_AD7401A_产品介绍

ADI亚德诺 AD7401A 产品介绍

2026-03-09 0次

特性

20MHz最大外部时钟速率
二阶调制器
16位无失码
16位时INL典型值为±2LSB

失调漂移：1 μV/°C（典型值）
片内数字隔离器
板载基准电压源
±250 mV模拟输入电压
低功耗工作：5.5 V时为17 mA（典型值）
工作电压范围：-40℃至+125°C
16引脚SOIC封装
内置时钟版本AD7400A
安全和法规认证
- UL认证
  - 1分钟5000 V rms，符合UL 1577标准
- CSA元件验收通知#5A
- 符合VDE标准证书
  - DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
  - VIORM = 891 V峰值
通过汽车应用认证

产品详情和应用

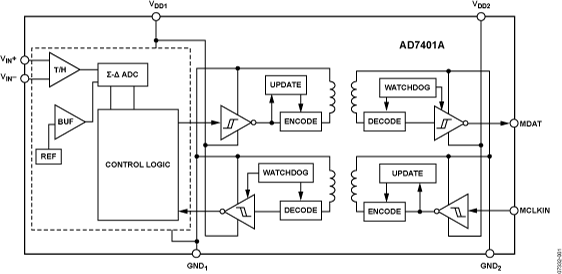

AD7401A是一款二阶Σ-Δ调制器，片上的数字隔离采用ADI公司的iCoupler^®技术，能将模拟输入信号转换为高速1位数据流。AD7401A采用5 V电源供电，可输入±250 mV的伪差分信号（满量程±320 mV）。模拟调制器对模拟输入信号连续采样，因而无需外部采样保持电路。输入信息以数据流密度的形式包含在输出数据流内，该数据流的最高数据速率可达20 MHz。通过适当的数字滤波器可重构原始信息。串行I/O可采用5 V或3.3 V电源供电(V_DD2) 。

串行接口采用数字式隔离。通过将高速CMOS与ADI公司的iCoupler^®技术结合在一起，较之传统的光耦合器等其它器件来说，片内隔离能提供更加优异的工作特性。该器件内置片内基准电压源。AD7401A采用16引脚SOIC封装，工作温度范围为-40°C ～ +125°C。

应用

交流电机控制

分路电流监控

数据采集系统

模数及光隔离器的方案替代
