特性

产品详情和应用

ADE1202¹ 是一款双通道可配置隔离式数字输入监控解决方案，适用于能源输送和分配应用。ADE1202 可通过串行端口接口 (SPI) 配置为对数字输入执行隔离式测量，该数字输入也称为二进制输入或接触输入。DOUTx 引脚上的 ADE1202 数字输出信号反映用户可配置信号调理后的输入信号状态。SPI 协议支持寻址，允许多达八个套件共享一个 4 线 SPI 端口。

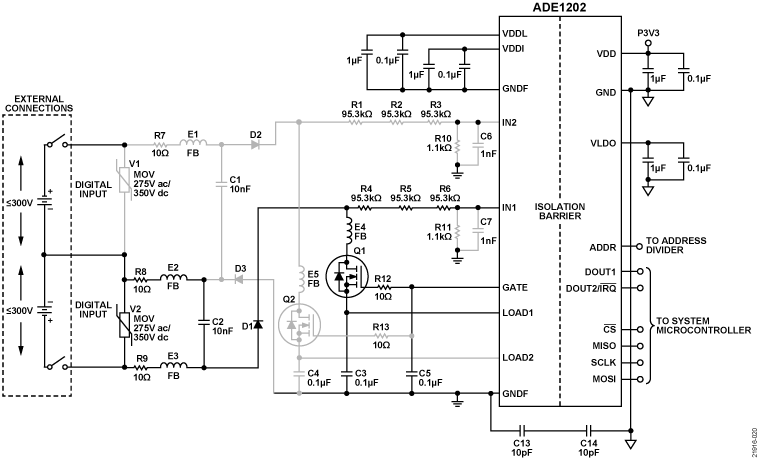

ADE1202 应用电路接受 10 V 直流至 300 V 或 8 V rms 至 240 V rms 的宽输入电压范围。可编程湿电流和可靠应用电路使该套件满足严格的系统级电磁兼容性 (EMC) 要求。

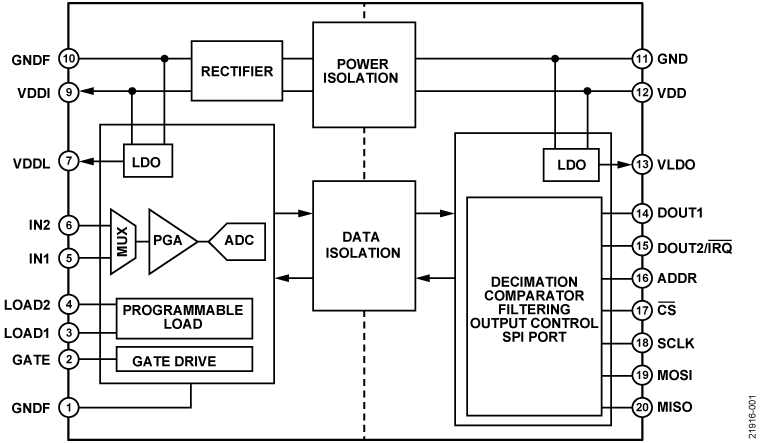

ADE1202 包含一个 isoPower^® 集成隔离式 DC/DC 转换器，不再需要外部隔离式电源。iCoupler^® 芯片级变压器技术用于在数字输入监控器的高电压隔离端和低电压非隔离端之间隔离逻辑信号。利用此技术可创建包含数据和电源隔离功能并且外形尺寸小巧的设计。

集成式逐次逼近寄存器 (SAR) 模数转换器 (ADC) 和 1× 至 10× 的可编程增益放大器 (PGA) 可测量模拟输入。通过 SPI 端口可传输 ADC 波形以进行系统级诊断。

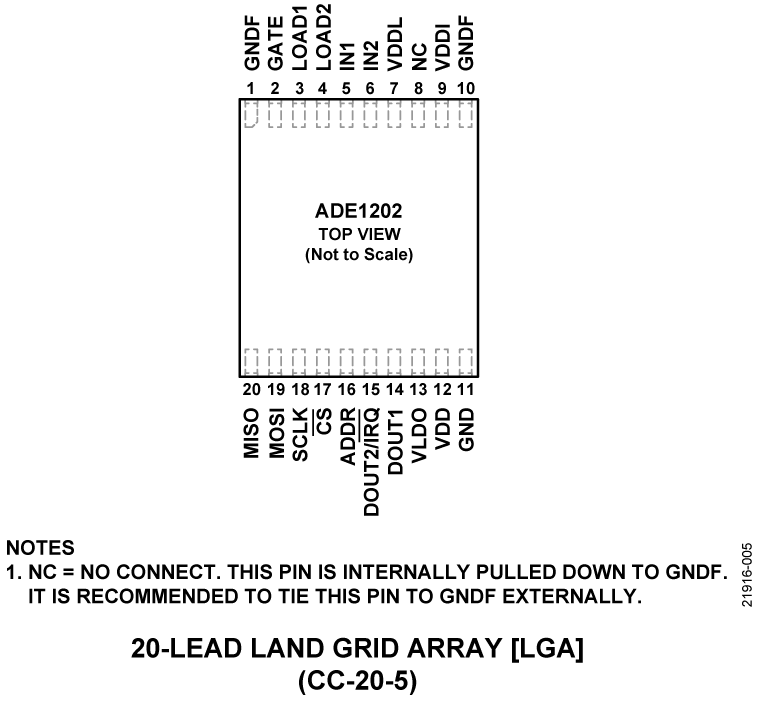

请注意，在本数据手册全文中，多功能引脚（例如 DOUT2/IRQ）可能使用引脚全称或引脚的单一功能指代，例如 DOUT2（如果仅与该功能相关时）。

产品特色

1. 双通道可配置隔离式数字输入。
2. 单个硬件设计支持 24 V 至 300 V 系统。
3. 可靠的架构。
4. 支持系统级诊断。

应用

• 能源输送和分配

  • 多功能继电器保护
  • 变电站电池监控
  • 动力间或变电站联锁
  • 合并单元
  • 断路器状态指示
  • 远程终端设备
• 楼宇自动化

¹ 受美国专利号 2017/0250043 保护。其他专利正在申请中。
