ADI亚德诺 ADUM7703 产品介绍
2026-03-09
0次
特性
- 5 MHz 至 21 MHz 主时钟输入频率
- 失调漂移与温度：±0.6 μV/°C（最大值）
- SNR：86 dB（典型值）
- 16 位，无失码
- 满量程模拟输入电压范围：±320 mV
- ENOB：14 位（典型值）
- IDD1：10 mA（最大值）
- 板载数字隔离器
- 工作温度范围
- −40°C 至 +125°C（16 引脚 SOIC_W）
- −40°C 至 +105°C（8 引脚 SOIC_IC）
- VDD1 上的工作电压为 20 V
- 高 CMTI：150 kV/μs（最小值），VDD2 = 3.3 V
- 宽体 SOIC

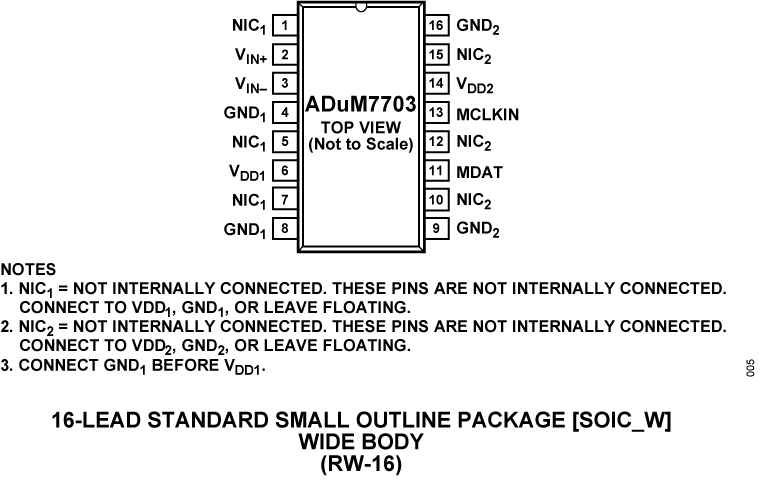

- 16 引脚 SOIC_W
- 8 引脚 SOIC_IC，爬电距离更长
- 安全和监管审批
- UL 认证
- 5700 V rms 持续 1 分钟，符合 UL 1577 标准
- CSA 组件验收通知 5A（申请中）
- VDE 合规证书
- DIN V VDE V 0884-10：VIORM = 1270 VPEAK
- DIN V VDE V 0884-11：VIORM = 1060 VPEAK（待定）
- UL 认证
产品详情和应用

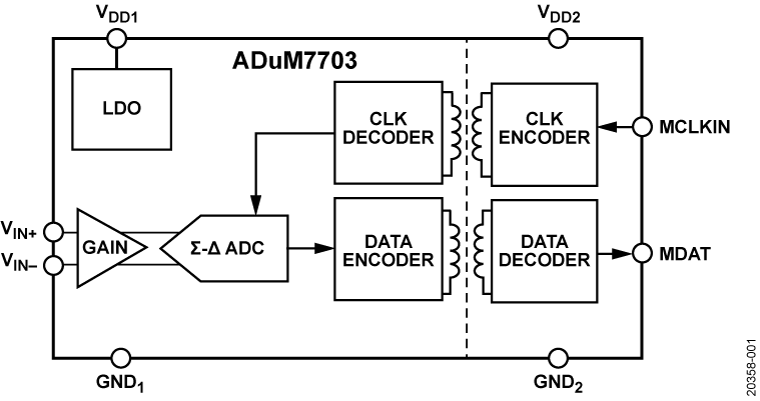

ADuM7703 是一款采用集成低压差 (LDO) 稳压器的高性能二阶 Σ-Δ 模数转换器 (ADC)，具有基于 ADI 公司 iCoupler® 技术的片内数字隔离功能，可将模拟输入信号转换为高速一位数据流。该器件由 4.5 V 至 20 V 电源 (VDD1) 供电，可接受 ±250 mV（±320 mV 满量程）的伪差分输入信号。伪差分输入适合在需要电气隔离的高电压应用中进行并联电压监控。
模拟输入由高性能模拟调制器持续采样，并转换为数据速率高达 21 MHz 的 1 密度数字输出流。可以使用适当的 sinc3 数字滤波器重构原始信息，以便在 78.1 kSPS 时以 256 抽取率和 20 MHz 主时钟实现 86 dB 的信噪比 (SNR)。串行输入和输出使用 5 V 或 3.3 V 电源 (VDD2) 运行。
串行接口采用数字隔离。高速互补金属氧化物半导体 (CMOS) 技术与整体式变压器技术相结合，可实现片内隔离，从而提供比光耦合器器件等替代方案更出色的性能特点。ADuM7703 器件采用 16 引脚宽体 SOIC 封装（工作温度范围为 −40°C 至 +125°C）和 8 引脚宽体 SOIC（工作温度范围为 −40°C 至 +105°C）。
应用
- 分流器电流监控
- 交流电机控制
- 电源和太阳能逆变器
- 风轮机逆变器
- 模数和光隔离器替换
