特性

• 3.0 ms Acquisition Time to 60.01% max
• Low Droop Rate: 1.0 mV/ms max
• Sample/Hold Offset Step: 3 mV max
• Aperture Jitter: 0.5 ns
• Extended Temperature Range:
  –55°C to +125°C
• Internal Hold Capacitor
• Internal Hold Capacitor
• See datasheet for additional features

产品详情和应用

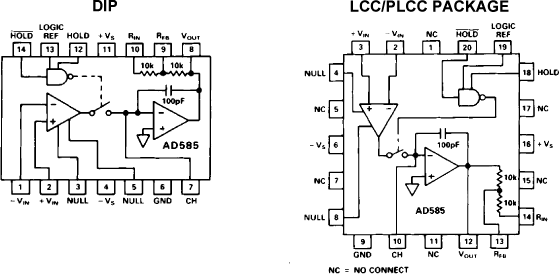

AD585是一款完整的单芯片采样保持电路，由高性能运算放大器、超低泄漏模拟开关和FET输入积分放大器串联组成。内部保持电容和匹配的应用电阻提供高精度特性和应用灵活性

高速10位和12位数据采集系统要求快速采集时间、低采样保持失调和低下降率，AD585堪称理想之选。它能以±0.01%的精度在最长3 µs时间内采集一个信号，然后利用片内保持电容保持该信号，最大采样保持失调为3 mV，下降率低于1 mV/ms。如果需要更低的下降率，可以外加一个更大的保持电容。

AD585采用的高速模拟开关孔径抖动为0.5 ns，因此能以12位分辨率采集频率高达78 kHz的满量程（20 V峰峰值）信号。

在采样模式下，AD585可以利用任何用户定义的反馈网络提供所需的任何增益。片内精密薄膜电阻可用于提供+1、-1或+2的增益。保持模式下的输出阻抗足够低，即使驱动逐次逼近型ADC所提供的动态负载时，也能保持精确的输出信号。不过输出端具有保护功能，能够防止意外短路损坏器件。

HOLD命令的控制信号可以是高电平有效或低电平有效。如果提供合适的参考电平，差分HOLD信号可以兼容所有逻辑系列。片内TTL参考电平用于兼容TTL。

AD585按性能分为三级。JP级的额定温度范围为0°C至+70°C商用温度范围，采用20引脚PLCC封装。AQ级的额定温度范围为-25°C至+85°C工业温度范围，采用14引脚cerdip封装。SQ和SE级的额定温度范围为-55°C至+125°C军用温度范围，采用14引脚cerdip和20引脚LCC封装。
