特性

• 超快：4ns (在 20mV 过驱动电压)
• 150MHz 变换频率
• 单独的输入和输出电源
• 低功率：在 3V 时每个比较器的电流消耗为 4.6mA
• 引出脚配置专为高速用途而优化
• 输出专为 3V 和 5V 电源而优化
• TTL/CMOS 兼容型轨至轨输出
• 输入电压范围扩展至负电源轨以下 100mV
• 具有规定限值的内部迟滞
• 技术规格专门针对 -40ºC 至 125ºC 的温度范围而拟订
• 采用 10 引脚 MSOP 封装




产品详情和应用

LT^®1715 是一款 UltraFast^™ 双通道比较器，专为低电压运作而设计。单独的电源提供了独立的模拟输入范围和输出逻辑电平，而没有性能损失。输入电压范围从 V_EE 以下 100mV 扩展至 V_CC 以下 1.2V。内部迟滞使得 LT1715 具备了易用性，即使在采用缓慢移动的输入信号时也不例外。轨至轨输出可直接连接至 TTL 和 CMOS 电路。对称输出驱动产生了相似的上升和下降时间，可用于满足模拟应用的要求或实现至其他单电源逻辑电平的简易变换。

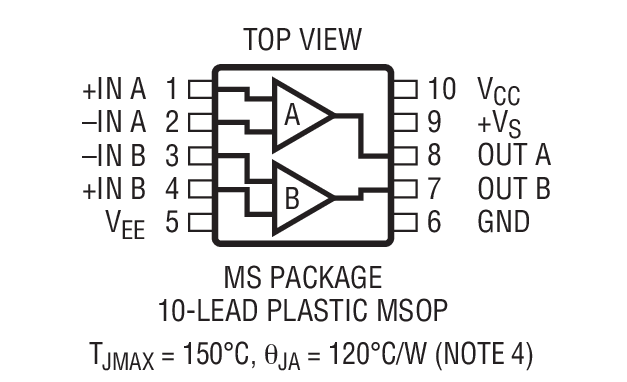

LT1715 采用 10 引脚 MSOP 封装。LT1715 的引出脚配置通过把最敏感的输入置于远离输出的地方 (被电源轨所屏蔽)，较大限度地减轻了寄生效应。

如需一款具相似传播延迟的双通道/四通道单电源比较器，请查看 LT1720/LT1721 的相关资料。如需一款具相似传播延迟的单通道比较器，请查看 LT1719 的相关资料。

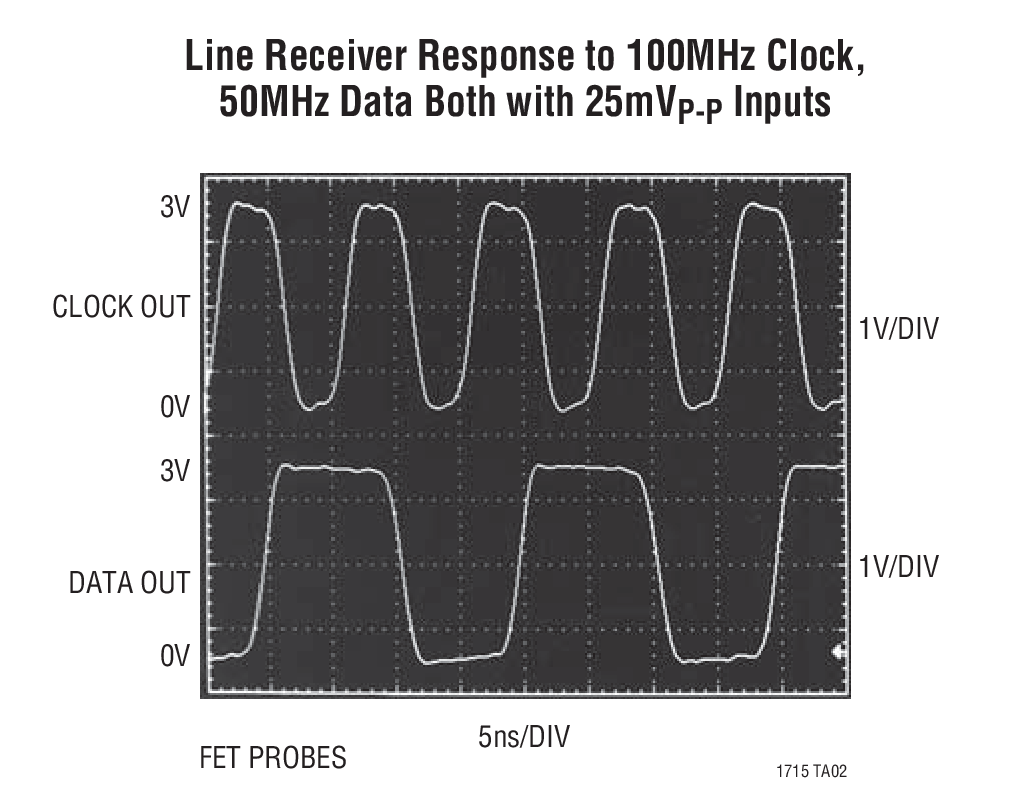

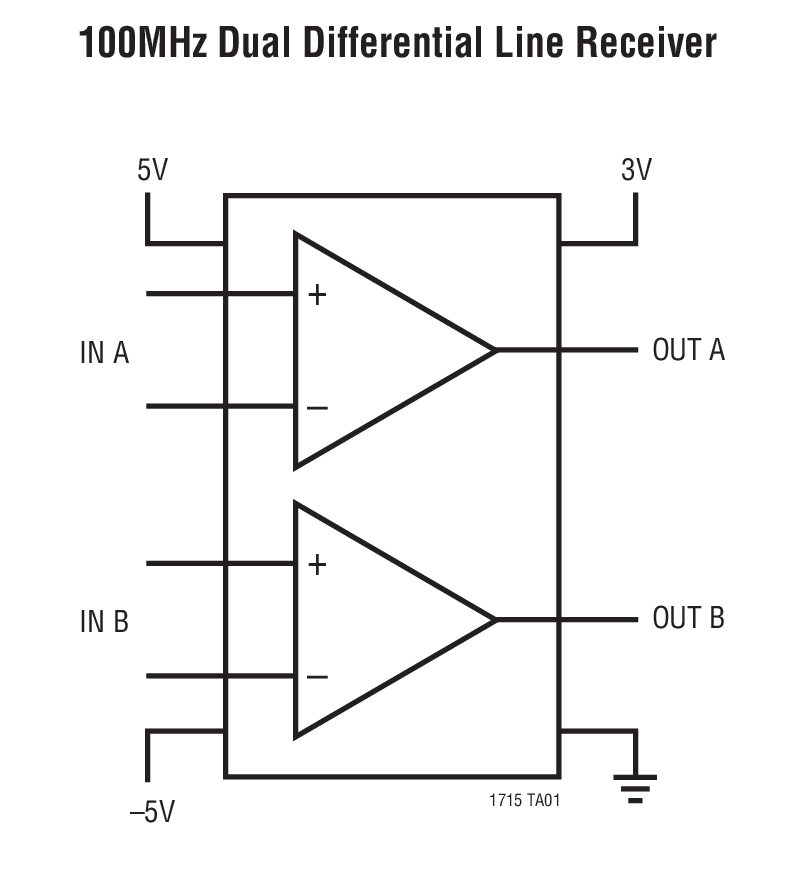

• 高速差分线路接收器
• 电平变换器
• 窗口比较器
• 晶体振荡器电路
• 门限检测器/鉴别器
• 高速采样电路
• 延迟线
