特性

• 7ns快速传播延迟
• 每个比较器的功耗低至9mW
• 独立的模拟和数字电源
• 灵活的模拟电源：+5V至+10V或±5V
• 输入电压范围包括
  • 负供电轨
• TTL兼容输出
• TTL兼容锁存输入(MAX9202/MAX9203)

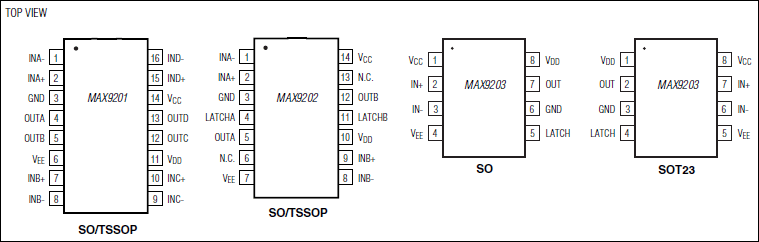

• 采用节省空间的封装
  • 8引脚SOT23 (MAX9203)
  • 14引脚TSSOP (MAX9202)
  • 16引脚TSSOP (MAX9201)

产品详情和应用

MAX9201/MAX9202/MAX9203高速、低功耗、四通道/双通道/单通道比较器具有带有源内部上拉电阻的TTL逻辑输出。这些器件具有快速传播延迟（5mV过驱动时典型值为7ns），因此非常适合用于快速A/D转换器和采样电路、线路接收器、V/F转换器以及许多其他数据鉴别、信号恢复应用。

所有比较器都可以由单独的模拟和数字电源或单个组合电源电压供电。模拟输入共模范围包括负供电轨，支持在单电源供电时进行接地检测。当采用+5V电源供电时，MAX9201/MAX9202/MAX9203中每个比较器的功耗仅为9mW。

MAX9202/MAX9203具有带TTL兼容输入的输出锁存器。当锁存输入被驱动为低电平时，比较器输出状态得到保持。除锁存器外，MAX9201提供的所有功能与MAX9202/MAX9203相同。

MAX9201/MAX9202/MAX9203是MAX901/MAX902/MAX903的升级产品，具有更低功耗和更低成本，可节省50%的功耗并采用更小封装。

应用

• 高速A/D转换器
• 高速数据采样
• 高速信号平方/恢复
• 高速V/F转换器
• 输入触发器电路
• 线路接收器
• PWM电路
• 阈值检测器
