特性

• 25ns传输延迟
• 每路功耗350µA (1.75mW)
• 4.5V至5.5V单电源工作
• 输入电压范围宽，允许到地
• 低至500µV的失调电压
• 内部滞回(2mV)保证干净切换
• TTL兼容的输出
• 内置锁存(仅限MAX9109)
• 输入过驱动时不发生输出反相

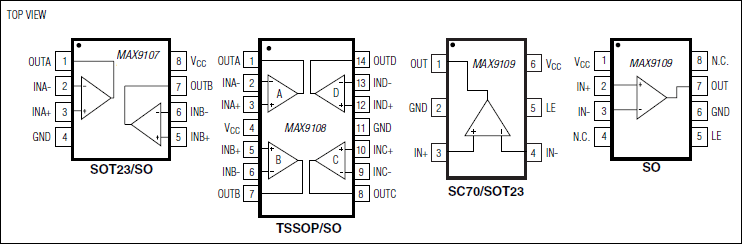

• 提供小尺寸封装：
  • 6引脚SC70 (MAX9109)
  • 8引脚SOT23 (MAX9107)
  • 14引脚TSSOP (MAX9108)

产品详情和应用

MAX9107/MAX9108/MAX9109双/四/单、高速、低功耗、电压比较器专为+5V单电源系统而设计。每比较器仅以1.75mW的功耗便赢得了25ns的传播延迟(10mV输入过驱动)。共模输入范围很宽，从200mV至距离正端电源1.5V。

MAX9107/MAX9108/MAX9109输出兼容于TTL，无需外接上拉电路。这些比较器具有内部滞回，在输入慢变化信号时也能保证干净的输出切换。

MAX9107/MAX9108/MAX9109是工业用标准比较器MAX907/MAX908/MAX909的升级产品，具有更高速度，更低功耗和价格。MAX9109有输出锁存，但没有互补输出。

双比较器MAX9107提供8引脚SO和SOT23封装，四比较器MAX9108提供14引脚TSSOP和SO封装，而单比较器MAX9109可提供三种封装：超小型6引脚SC70封装，节空间的6引脚SOT23封装和8引脚SO封装。

应用

• A/D转换器
• 电池供电应用
• 线接收器
• 采样电路
• 门限检测器/鉴别器
• 过零检测器
