特性

• 高速、40ns传输延迟(10mV过驱动)
• 低功耗
  • 每个比较器(3V)的功率为150µA
• 为3V和5V应用而优化
• 满摆幅输入电压范围
• 500µV低失调电压
• 内部滞回保证干净的输出状态切换
• 输出摆幅在两个电源端的300mV范围内
• 输出兼容于CMOS/TTL
• 输出锁存(仅MAX9141)
• 关断功能(仅MAX9141)
• 提供SC70和SOT23封装
• 通过AEC-Q100认证(MAX9140AAXK/V+T Only)

产品详情和应用

MAX9140/MAX9141是单路高速比较器，MAX9142/MAX9144是双/四路高速比较器，优化应用于3V或5V电源供电的系统。MAX9141具有锁存使能和器件关断等能力，还结合了高速、低功耗和满摆幅的输入等特性。传输延迟为40ns，且每个比较器的电源电流仅为150µA。

该器件的输入共模范围都允许超出电源范围。输出可以拉到两个电源端的0.3V之内，且无须外部上拉电路，使它们尤其适合于接口至CMOS和TTL逻辑。所有输入输出引脚可以承受与任一电源端持续短路的故障条件。即使在输入信号变化较慢时，内部滞回也能够保证干净的输出状态切换。

该器件具有高速、低功耗和低成本等特性，用于升级工业标准的比较器MAX941/MAX942/MAX944。

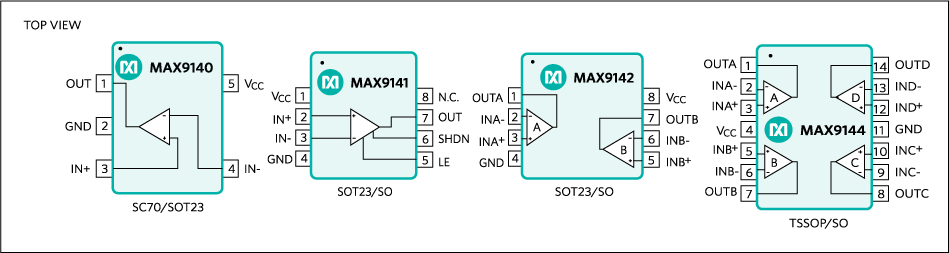

MAX9140提供微型5引脚SC70和SOT23封装。MAX9141和MAX9142提供8引脚SOT23和SO封装，而MAX9144提供14引脚SO和TSSOP封装。

应用

• 3V/5V系统
• 电池供电系统
• 线接收器
• 采样电路
• 门限检测器/鉴别器
• 过零检测器
