• 超快：

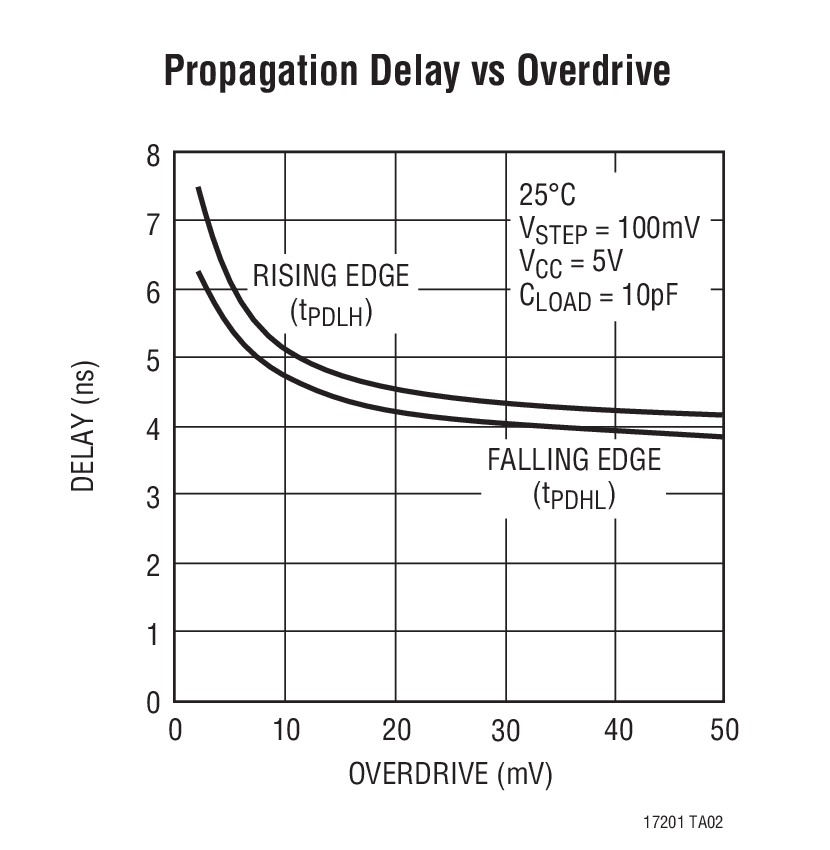

  • 4.5ns (采用 20mV 过驱动电压)
  • 7ns (采用 5mV 过驱动电压)
• 低功率：每个比较器的电流消耗为 4mA
• 专为 3V 和 5V 工作电源而优化
• 引出脚配置专为高速易用性而优化
• 输入电压范围扩展至负电源轨以下 100mV
• TTL/CMOS 兼容型轨至轨输出
• 具规定限值的内部迟滞
• 低动态耗用电流；15μA/(V-MHz)，在大多数电路中受负载的支配
• 纤巧型 3mm x 3mm x 0.8mm DFN 封装 (LT1720)

产品详情和应用

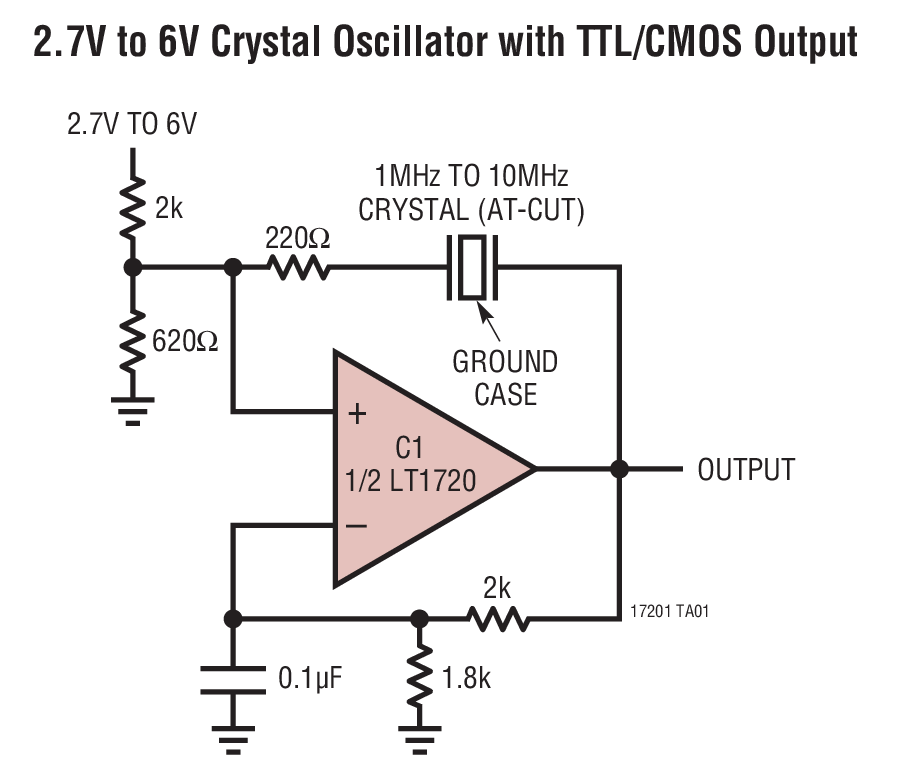

LT^®1720/LT1721 是 UltraFast^™ 双通道/四通道比较器，专为单工作电源而优化，并具有一个 2.7V 至 6V 的电源电压范围。输入电压范围从地电位以下 100mV 扩展至电源电压以下 1.2V。内部迟滞使 LT1720/LT1721 具备了易用性，即使在采用缓慢移动的输入信号时也不例外。轨至轨输出可直接连接至 TTL 和 CMOS 电路。或者，也可以运用对称输出驱动，以适应模拟应用的要求或实现至其他电源逻辑电平的简易变换。

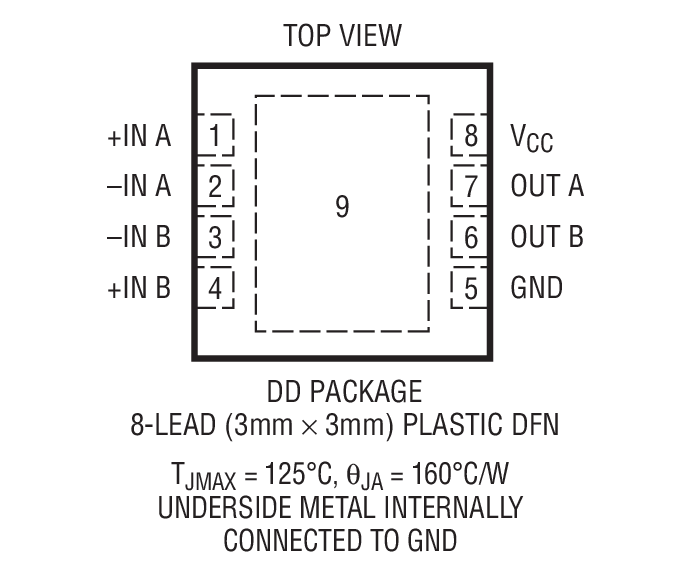

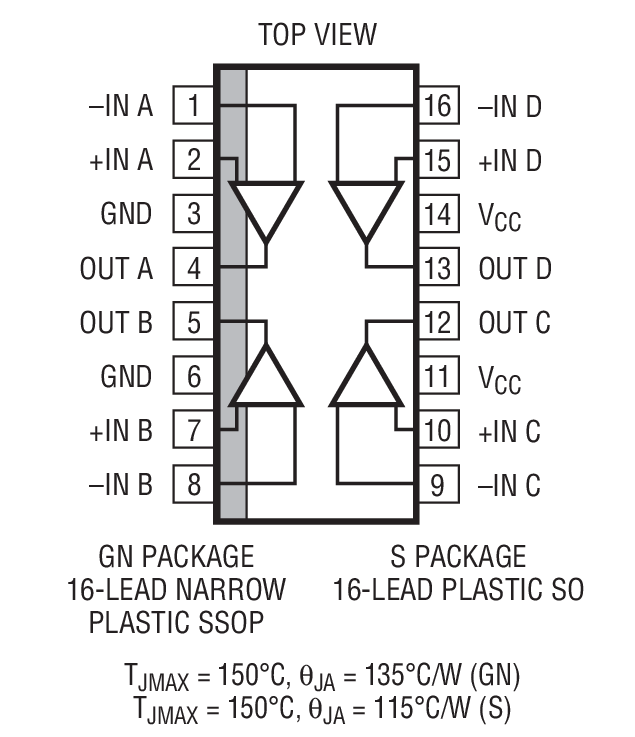

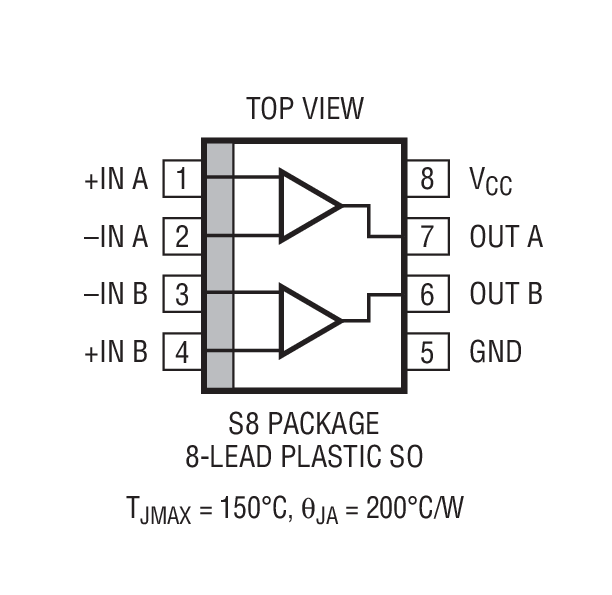

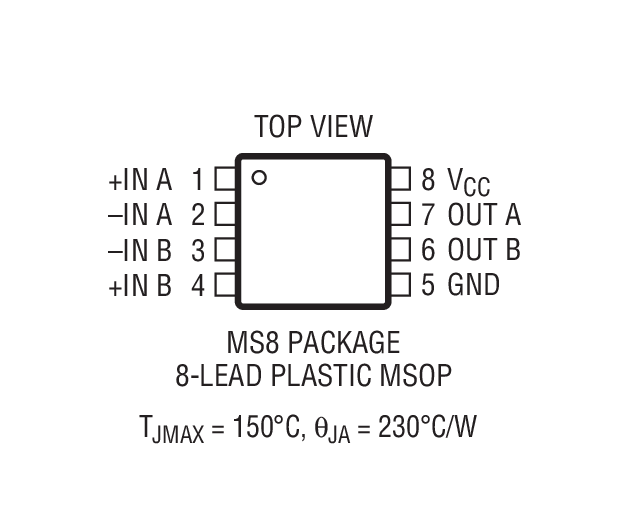

LT1720 可采用 3 种 8 引脚封装；每个比较器具有 3 个引脚，再加上电源引脚和接地引脚。除了 SO 和 MSOP 封装之外，还提供了一种适合空间受限型应用的 3mm x 3mm 扁平 (高度仅 0.8mm) 双侧引脚细间距无引线封装 (DFN)。LT1721 采用 16 引脚 SSOP 和 S 封装。

LT1720/LT1721 的引出脚配置通过把最敏感的输入 (反相) 置于远离输出的地方 (被电源轨所屏蔽)，较大限度地减轻了寄生效应。对于那些最重视小外形尺寸和低功率的系统而言，LT1720/LT1721 堪称理想之选。
