ADCMP602

量产

2.5 V至5.5 V、单电源TTL/CMOS极快型比较器,采用8引脚MSOP和LSCFP封装

ADI亚德诺 ADCMP602 产品介绍
2026-03-09 0次

特性


  • 额定轨到轨电压VCC:2.5 V至5.5 V
  • 输入共模电压范围:−0.2 V至VCC + 0.2 V
  • 低突波CMOS-/TTL-兼容输出级
  • 传播延迟:3.5 ns
  • 功耗:10 mW (3.3 V)
  • 关断引脚
  • 单引脚控制实现可编程迟滞与锁存功能
  • 电源抑制:>50 dB
  • MAX999的改良替代版
  • 工作温度:−40°C至+125°C


产品详情和应用

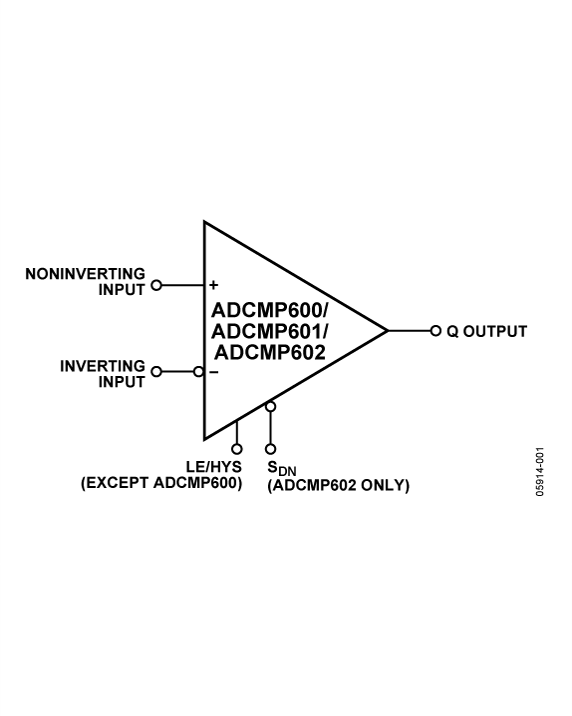

ADCMP600、ADCMP601和ADCMP602均为极快型比较器,采用ADI公司的专有XFCB2工艺制造。这些比较器具有极其丰富多样的功能特性,并且易于使用,具体包括:输入范围从VEE − 0.5 V至VEE + 0.2 V,低噪声TTL-/CMOS-兼容输出驱动器,以及带可调迟滞功能的锁存输入和/或关断输入。

在电源电流典型值为3 mA时,这些器件可提供5 ns传播延迟、10 mV过驱性能。

三款器件均提供灵活的电源方案:可采用+2.5 V单正电源供电,输入信号范围为-0.5 V至+2.8 V;也可采用最高+5.5 V正电源供电,输入信号范围为-0.5 V至+5.8 V。当采用分离的输入/输出电源、无顺序限制时,ADCMP602还支持宽输入信号范围,同时仍可实现独立的输出摆幅控制及省电功能。

TTL-/CMOS-兼容输出级旨在以全部定时特性驱动最高5 pF电容;当增加额外电容时,输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护;当输入超过有效输入信号范围时,输出不会反相。利用独特的单引脚控制选项,还可提供高速锁存和可编程迟滞特性。

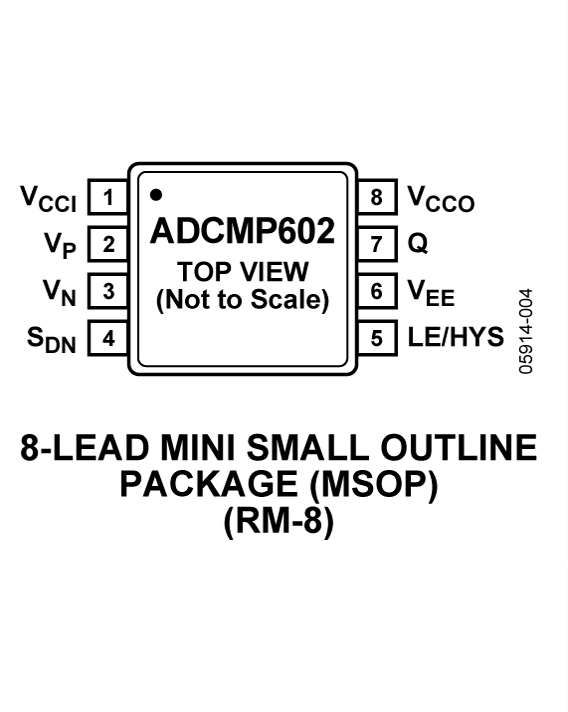

ADCMP600提供5引脚SC70和SOT-23两种封装;ADCMP601采用6引脚SC70封装;ADCMP602提供8引脚MSOP和LSCFP两种封装。


应用
  • 高速仪器仪表
  • 时钟与数据信号恢复
  • 逻辑电平转换
  • 脉冲波谱
  • 高速线路接收机
  • 阈值检波
  • 峰值和零交越检波器
  • 高速触发器电路
  • 脉冲宽度调制器
  • 电流/电压控制振荡器
  • 自动测试设备(ATE)
