特性

• 等效输入带宽：9.3 GHz（典型值）
• 传播延迟：85 ps（典型值）
• 过驱与压摆率消散：10 ps（典型值）
• 输入信号最小脉冲宽度：60 ps（典型值）
• 电阻可编程迟滞
• 差分锁存控制
• 功耗：140 mW（典型值）

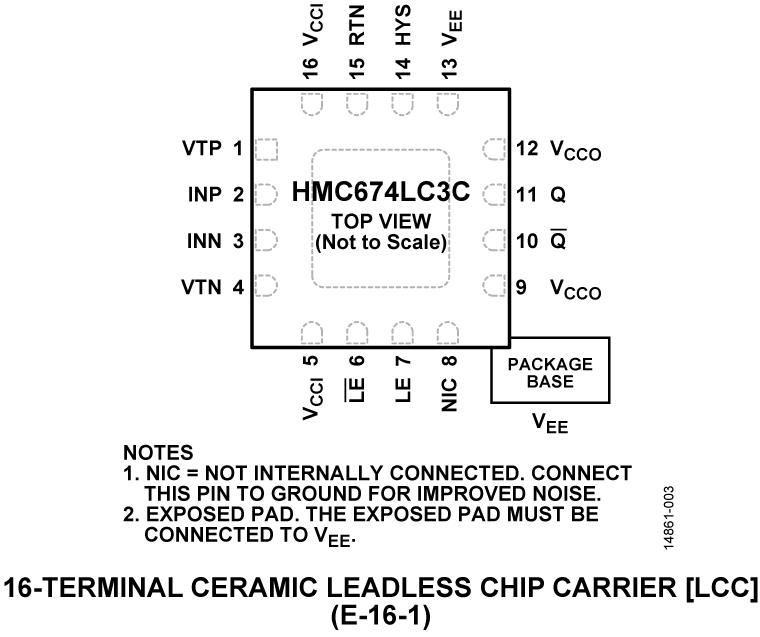

• 16引脚、3 mm × 3 mm、陶瓷无铅芯片载体(LCC)封装
• 16引脚、引脚架构芯片级封装(LFCSP)

产品详情和应用

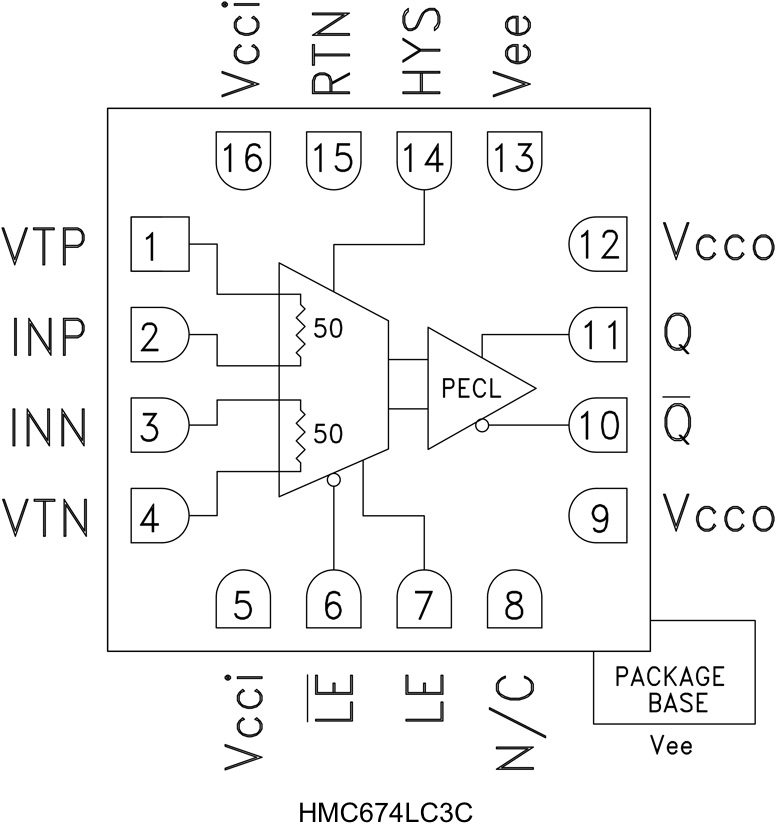

HMC674LC3C是一款SiGe、单芯片、超快速比较器，集成小摆幅PECL输出驱动器和锁存输入。 该比较器支持10 Gbps工作速率，同时提供85 ps传播延迟和60 ps最小脉冲宽度以及0.2 ps rms随机抖动(RJ)。 该器件的过驱和压摆率消散典型值为10 ps，适合从ATE到宽带通信等各种应用。

小摆幅PECL输出级旨在将400 mV直接驱动至端接于+1.3V的50 Ω负载，同时保持与其它PECL逻辑系列兼容。 HMC674LC3C具有高速锁存和可编程迟滞，可配置为锁存工作模式或跟踪比较器。

应用

• ATE应用
• 高速仪器仪表
• 数字接收机系统
• 脉冲波谱
• 高速触发器电路
• 时钟和数据恢复
