GD32F305RCT6引脚图_中文资料
2022-07-21 429次




一、GD32F305RCT6介绍

 厂商型号:GD32F305RCT6

  品牌名称:GigaDevice(兆易创新)

  元件类别:MCU

  封装规格:LQFP-64

  型号介绍: M4 RISC核心,120 MHz,3种省电模式

  数据手册:GD32F305RCT6

  在线购买: GD32F305RCT6





二、GD32F305RCT6概述

  GD32F305RCT6是GD32 MCU主流产品线,32位通用MCU,Arm®Cortex®-M4 RISC核心,有增强处理能力、降低功耗和外围设备设置方面最佳的性价比。Cortex®-M4核心实现一整套DSP指令,满足数字信号控制市场对高效、易于使用的混合控制和信号处理能力的需求。还提供一个内存保护单元(MPU)和强大的跟踪技术,增强应用程序的安全性和高级调试支持。Arm®Cortex®-M4 32位的核心,工作频率在120 MHz,Flash访问零等待状态,获得最大效率。可达1024KB的芯片闪存和96KB的SRAM内存。增强I/ o和外设连接到2个APB总线。提供最多2个12位2.6 MSPS adc, 2个12位dac,最多10个通用16位定时器,2个16位PWM高级定时器,2个16位基本定时器,标准和高级通信接口:最多3个spi, 2个i2c, 3个USARTs和2个uart, 2个I2Ss, 2个can和一个USBFS。电源电压:2.6 V ~ 3.6 V,温度范围:40℃~ +85℃。3种省电模式提供了在唤醒延迟和功耗之间进行最大优化的灵活性。



  应用领域:互联和高级应用,特别是在工业控制、消费和手持设备、通信网络、嵌入式模块、人机界面、安全与报警系统、图形显示、汽车导航、物联网等领域。



  GD32F305RCT6 MCU3种低功耗模式,实现低功耗、短时间启动和唤醒时间:

  1,休眠模式:只有CPU内核时钟处于关闭状态。所有外设继续运行,任何中断/事件都可以唤醒系统。

  2,深度睡眠:1.2V域内所有时钟关闭,高速晶体振荡器(IRC8M, HXTAL)和锁相环全部关闭。只有SRAM和寄存器的内容被保留。来自EXTI线路的任何中断或唤醒事件都可以从深度睡眠模式唤醒系统,包括16条外部线路、RTC报警、LVD输出和USB唤醒。退出深度睡眠模式时,IRC8M被选择为系统时钟。

  3,待机模式:整个1.2V域下电,LDO关闭,IRC8M、HXTAL、PLL全部关闭。SRAM和寄存器(备份寄存器除外)的内容会丢失。待机模式有四个唤醒源,包括NRST引脚外部复位、RTC、FWDG复位和WKUP引脚上升沿。





三、GD32F305RCT6中文参数/资料

  商品目录:单片机(MCU/MPU/SOC)

  CPU内核:ARM Cortex-M4

  CPU最大主频:120MHz

  工作电压范围:2.6V~3.6V

  工作温度范围:-40℃~+85℃

  外部时钟频率范围:4MHz~32MHz

  程序 FLASH容量:256KB

  RAM总容量:96KB

  GPIO端口数量:51

  ADC(单元数/通道数/位数):2@x12bit

  DAC(单元数/通道数/位数):2@x12bit

  (E)PWM(单元数/通道数/位数):1@x16bit

  16位Timer数量:6

  U(S)ART路数:5

  I2C路数:2

  (Q)SPI路数:3

  CAN路数:2

  USB(主/从/自适应):全速USB OTG

  外设/功能/协议栈:片载温度传感器;DMA;看门狗;LIN总线协议;PWM;除法器;IrDA;乘法器;RTC实时时钟







四、GD32F305RCT6引脚图、原理图和封装图





GD32F305RCT6引脚图

GD32F305RCT6







GD32F305RCT6电路图(原理图)

GD32F305RCT6

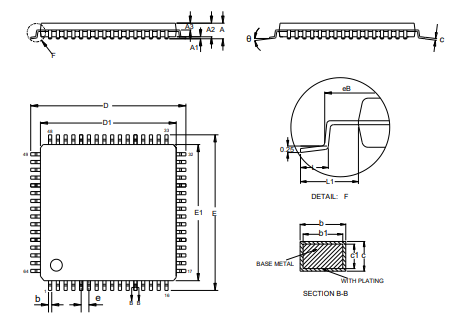

GD32F305RCT6封装图

GD32F305RCT6
