一、GD32F450ZKT6介绍
厂商型号:GD32F450ZKT6
品牌名称:GigaDevice(兆易创新)
元件类别:MCU微控制器
封装规格:LQFP-144_20x20x05P
型号介绍:Cortex®-M4核心具有浮点单元(FPU),可加速单精度浮点数学运算
数据手册:GD32F450ZKT6
二、GD32F450ZKT6概述

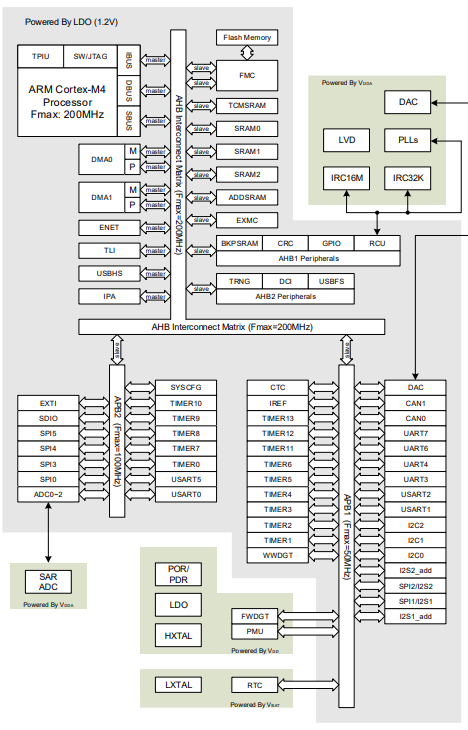

GD32F450ZKT6是GD32 MCU伸缩性能产品线,32位通用MCU,Arm®Cortex®-M4 RISC核心,增强处理能力、降低功耗和外围设备设置有最佳的性价比。Cortex®-M4核心具有浮点单元(FPU),可加速单精度浮点数学运算,并支持所有Arm®单精度指令和数据类型。实现一整套DSP指令,满足数字信号控制市场对控制和信号处理能力的高效、易于使用的混合需求。还提供1个内存保护单元(MPU)和强大的跟踪技术,增强应用程序的安全性和高级调试支持。Arm®Cortex®-M4 32位处理器核心,工作频率在200 MHz频率,Flash访问零等待状态,获得最大效率。可达3072kb片上Flash和512kb SRAM内存。广泛增强I/ o和外设连接到2个APB总线。该最多3个12位2.6 MSPS adc, 2个12位dac,最多8个通用16位定时器,2个16位PWM高级定时器,2个32位通用定时器,2个16位基本定时器,标准和高级通信接口:最多6个spi, 3个I2Cs, 4个USARTs和4个uart, 2个I2Ss, 2个can, 1个SDIO, USBFSand USBHS和1个ENET。还包括数码相机接口(DCI)、支持SDRAM扩展的EXMC接口、TFT-LCD接口(TLI)和图像处理加速器(IPA)等外设。供电电压为2.6 v ~ 3.6V,温度:-40℃~ +85℃。3种节能模式最大限度优化功耗的灵活性,在低功耗应用中是一个特别重要的考虑因素。
应用领域:互联和高级应用,特别是在工业控制、消费和手持设备、嵌入式模块、人机界面、安防和报警系统、图形显示、汽车导航、无人机、物联网等领域。
GD32F450ZKT6有3种低功耗模式,实现低功耗、短时间启动和唤醒时间:
1,休眠模式:只有CPU核心的时钟处于关闭状态。所有外设继续运行,任何中断/事件都可以唤醒系统
2,深度睡眠模式:1.2V域内所有时钟关闭,高速晶体振荡器(IRC16M, HXTAL)和锁相环全部禁用。只有SRAM和寄存器的内容被保留。来自EXTI线路的任何中断或唤醒事件都可以从深度睡眠模式唤醒系统,包括16条外部线路、RTC报警、RTC篡改和TimeStamp事件、LVD输出、ENET唤醒、RTC唤醒和USB唤醒。退出深休眠模式时,系统时钟选择IRC16M。
3,待机模式:整个1.2V域断电,LDO关闭,IRC16M、HXTAL和PLL全部关闭。SRAM和寄存器(备份寄存器除外)的内容会丢失。待机唤醒源有4个,分别是NRST引脚外部复位、RTC、FWDGT复位和WKUP引脚上升沿。
三、GD32F450ZKT6中文参数/资料
CPU内核:ARM Cortex-M4
CPU最大主频:200MHz
工作电压范围:2.6V~3.6V
工作温度范围:-40℃~+85℃
外部时钟频率范围:4MHz~32MHz
程序 FLASH容量:512KB
RAM总容量:256KB
EEPROM/数据 FLASH容量:2.5MB
GPIO端口数量:114
ADC(单元数/通道数/位数):3@x12bit
DAC(单元数/通道数/位数):2@x12bit
(E)PWM(单元数/通道数/位数):2@x16bit
16位Timer数量:10
32位Timer数量:2
内部比较器数量:-
U(S)ART路数:8
(Q)SPI路数:6
CAN路数:2
USB(主/从/自适应):全速USB OTG;高速USB OTG
外设/功能/协议栈:片载温度传感器;DMA;看门狗;LIN总线协议;PWM;LCD/LED驱动;以太网协议栈;IrDA;SDIO;RTC实时时钟
四、GD32F450ZKT6引脚图、原理图和封装图
GD32F450ZKT6引脚图
GD32F450ZKT6电路图(原理图)
GD32F450ZKT6封装图
