特性

• 差分ECL兼容输出
• 输入至输出传播延迟：700 ps
• 传播延迟消散：75 ps
• 输入共模范围：–2.0 V至+3.0 V
• 鲁棒的输入保护
• 差分锁存控制
• 内部锁存上拉电阻
• 电源抑制：> 85 dB
• 脉冲宽度：700 ps（最小值）
• 等效输入上升时间带宽：1.5 GHz
• 典型输出上升/下降时间：500 ps
• ESD保护> 4kV HBM >200V MM
• 可编程迟滞

产品详情和应用

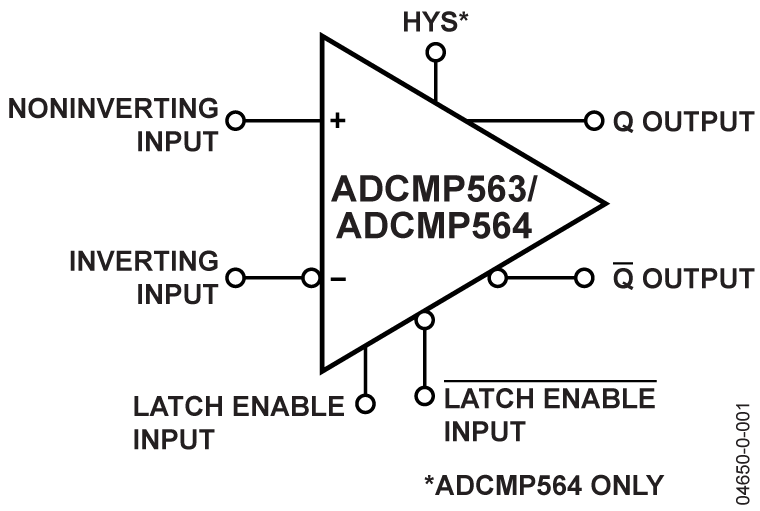

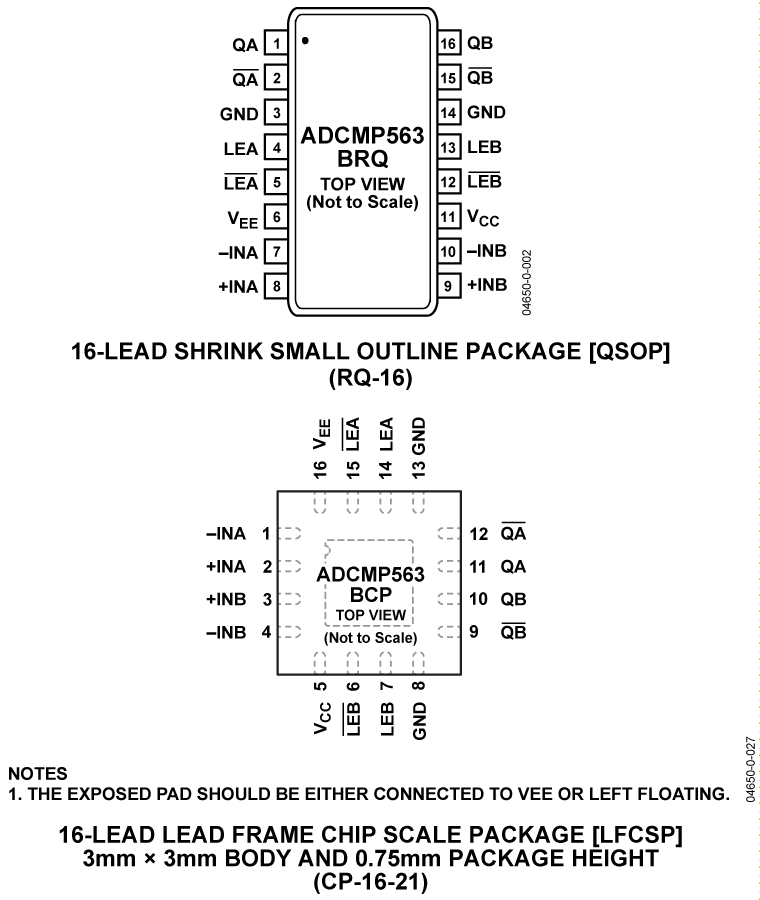

ADCMP563/ ADCMP564 均为高速比较器，采用ADI公司的专有XFCB工艺制造。这些器件的传播延迟为700 ps，过驱消散小于75 ps。消散是对不同过驱条件下传播延迟差异的量度，它是高速比较器的一个特别重要的特性。ADCMP564上提供单独的可编程迟滞引脚。

差分输入级使各种信号的传播延迟可以保持一致，共模范围为-2.0 V至+3.0 V。输出为互补数字信号，与ECL 10 K和10 KH逻辑系列完全兼容。这些输出提供充足的驱动电流，可直接驱动采用50 Ω电阻端接至−2 V的传输线路。上述器件还提供锁存输入，可采用跟踪、跟踪保持或采样保持工作模式。锁存输入引脚内置上拉电阻；当上拉电阻断开时，可将锁存置于跟踪模式。

ADCMP563/ADCMP564的额定温度范围均为-40°C至+85℃工业温度范围。

应用

• 自动测试设备
• 高速仪器仪表
• 示波分析仪与逻辑分析仪前端
• 窗口比较器
• 高速线路接收器
• 阈值检测
• 峰值检测
• 高速触发器
• 患者诊断
• 手持式测试仪器
• 零交越检波器
• 线路接收器和信号恢复
• 时钟驱动器
