• 低电源电压操作：1.7V (最小值)
• 低电源电流：每个放大器为 30μA (最大值)

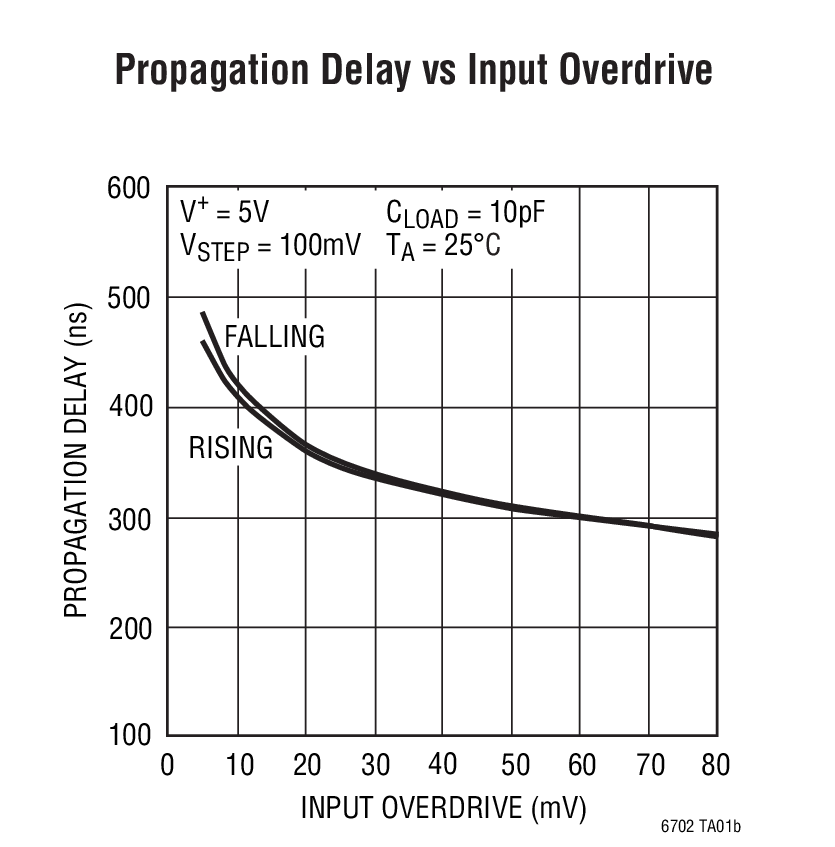

• 传播延迟：最大值为500ns (-40ºC 至 125ºC)
• 3.2MHz 变换频率
• 输入电压范围扩展至地电位以下 100mV
• 内部迟滞：4mV
• 高输出驱动：与 TTL 和 CMOS 兼容

  • 规格在 ±15mA (-40ºC 至 125ºC)
  • 容性负载处理能力至 10,000pF
• 规格针对 -40ºC 至 125ºC 的温度范围

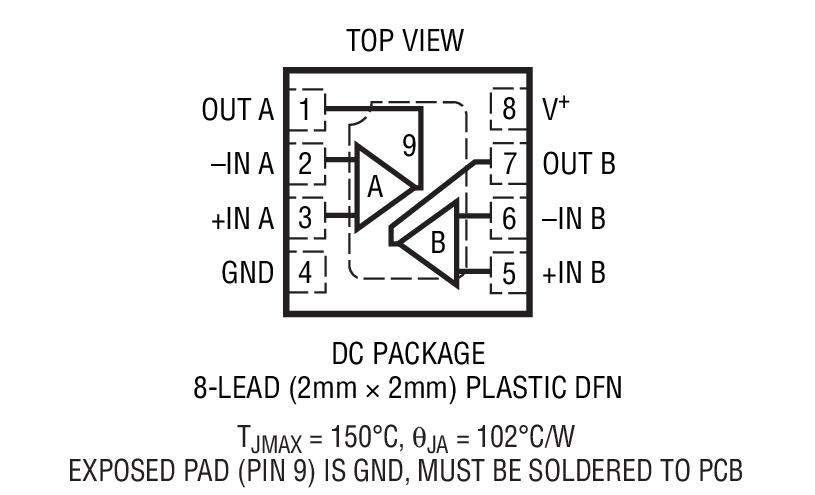

• 采用扁平 (1mm) ThinSOT^™ 和 2mm x 2mm DFN 封装

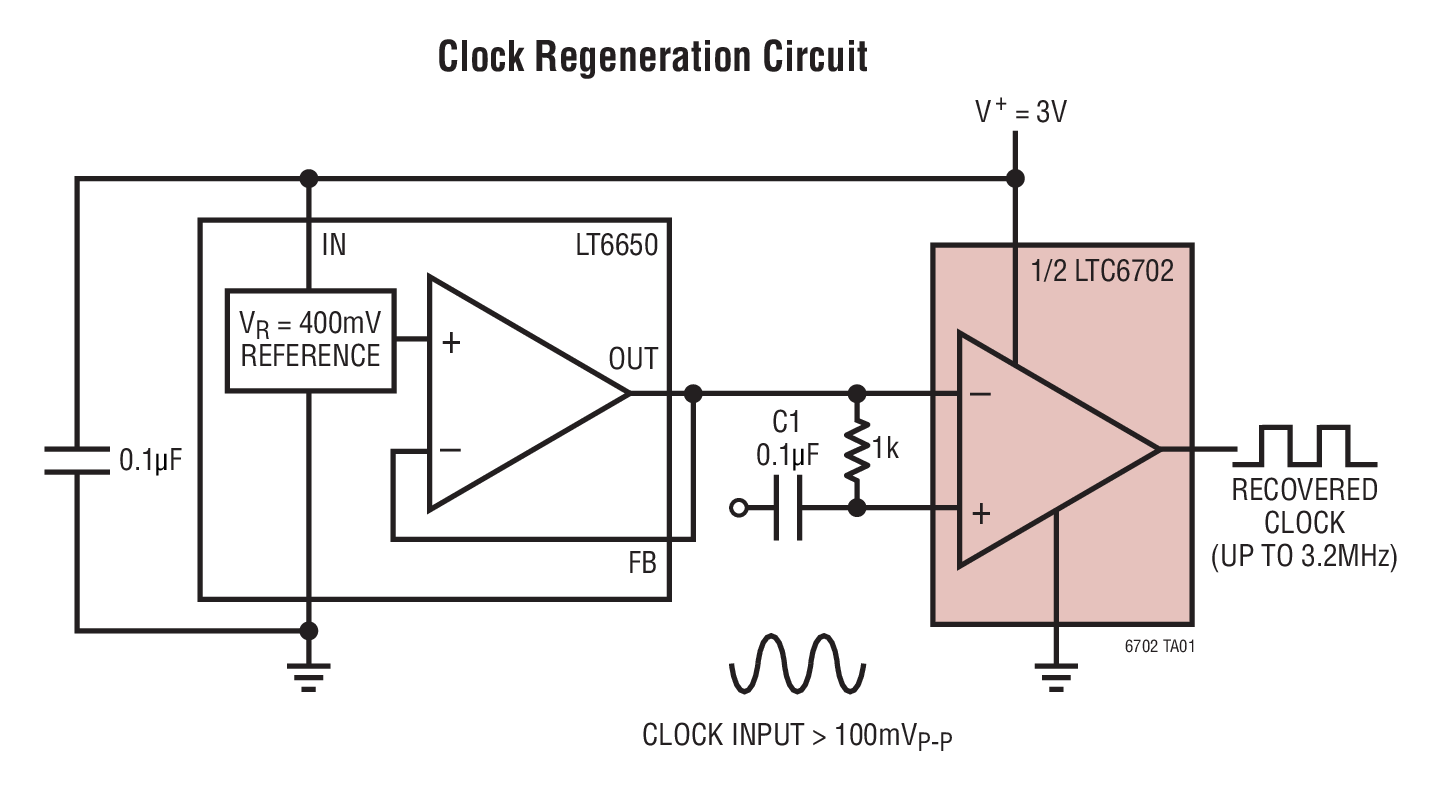

产品详情和应用

LTC^®6702 是一款外形极小的双通道比较器，专为较大限度地延长电池使用寿命、并在板级空间非常宝贵的应用中实现快速和低电压操作而设计。

这些比较器采用 1.7V 至 5.5V 的工作电源，并具有一个 500ns 的最大保证传播延迟，且仅吸收 30μA 的最大静态电流。内部迟滞降低了 LTC6702 对输入噪声的敏感性，并使其拥有了易用性，即使对于缓慢运动的信号也不例外。CMOS 输入允许使用很大的源阻抗。

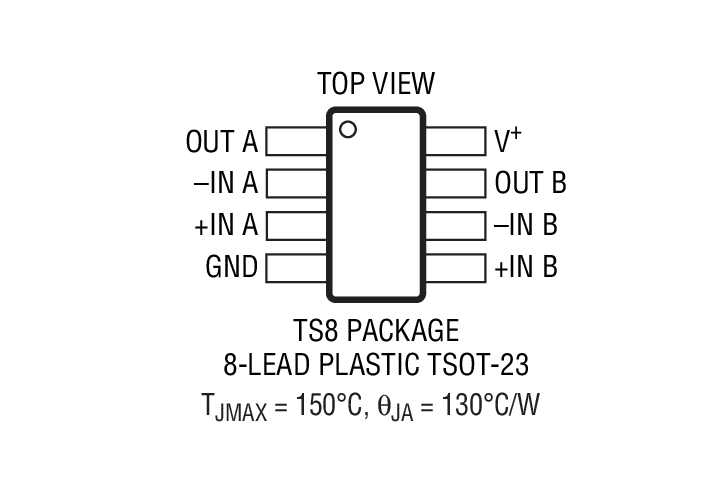

LTC6702 采用 8 引脚 SOT-23 和纤巧型 2mm x 2mm DFN 封装。
