特性

• 500ps传输延迟
• 30ps传输延迟离散度
• 可跟踪频率4Gbps
• +5V/-5.2V电源时，输入电压范围为-2.2V至+3V
• +6V/-4.2V电源时，输入电压范围为-1.2V至+4V
• 差动ECL输出(MAX9600)
• 差动PECL输出(MAX9601/MAX9602)
• 锁定使能(MAX9600/MAX9601)
• 可调滞回(MAX9600/MAX9601)

产品详情和应用

MAX9600/MAX9601/MAX9602超高速比较器具有极短的传输延迟时间(500ps)。这些双路和四路比较器具有最小化的传输延迟时间偏移(10ps)，传输延迟时间的离散性也非常小(30ps)。这些特性使其适用于重点要求对窄脉冲进行高保真跟踪及定时误差小的应用。

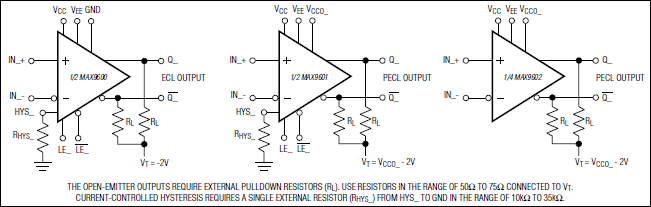

比较器的差动输入级可接受非常宽范围的共模输入信号，可从V_EE + 3V至V_CC - 2V。输出信号为互补数字信号，兼容于ECL和PECL系统，能提供足够的电流直接驱动端接至50Ω的传输线。

MAX9600/MAX9601双通道ECL和双通道PECL输出的比较器还结合了锁定使能(LE_，/LE_)及滞回(HYS_)。互补锁定使能控制可进行跟踪，采样/保持或采样-保持等工作模式。MAX9600的锁定使能可由标准ECL逻辑进行驱动，而MAX9601的由PECL逻辑来驱动。四通道PECL输出比较器MAX9602适用于在有限电路板空间内进行高密度封装的场合。

MAX9600/MAX9601提供20引脚TSSOP封装，MAX9602提供24引脚TSSOP封装。MAX9600/MAX9601/MAX9602的适用温度范围为-40°C至+85°C。

应用

• 高速仪表
• 高速触发
• 线接收/信号恢复
• 示波器/逻辑分析仪前端
• 门限与峰值检测
• VLSI与高速存储ATE
