特性

• 非常高的切换速率：280MHz
• 低传播延迟：2.9ns
• 轨至轨输入可扩展至两个电压轨以外
• 输出电流能力：±22mA
• 低静态电流：4.5mA
• LTC6752 系列内的特点:

  • 2.45V 至 5.25V 输入电源和 1.71V 至 3.5V 输出电源 (单独电源选项)
  • 2.45V 至 3.5V 电源 (单电源选项)
  • 用于降低功耗的停机引脚
  • 输出闭锁和可调迟滞
  • 互补型输出

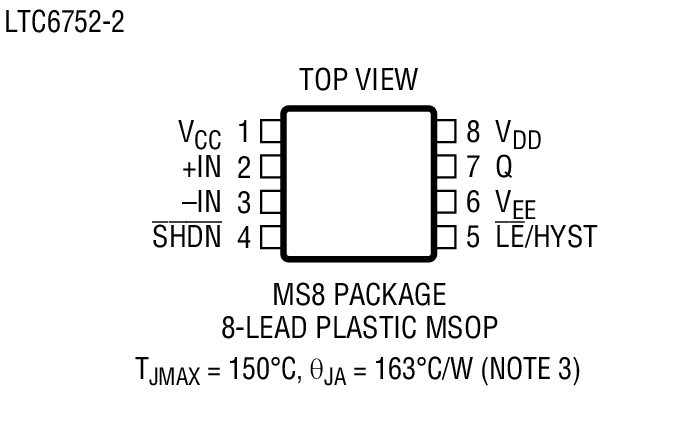

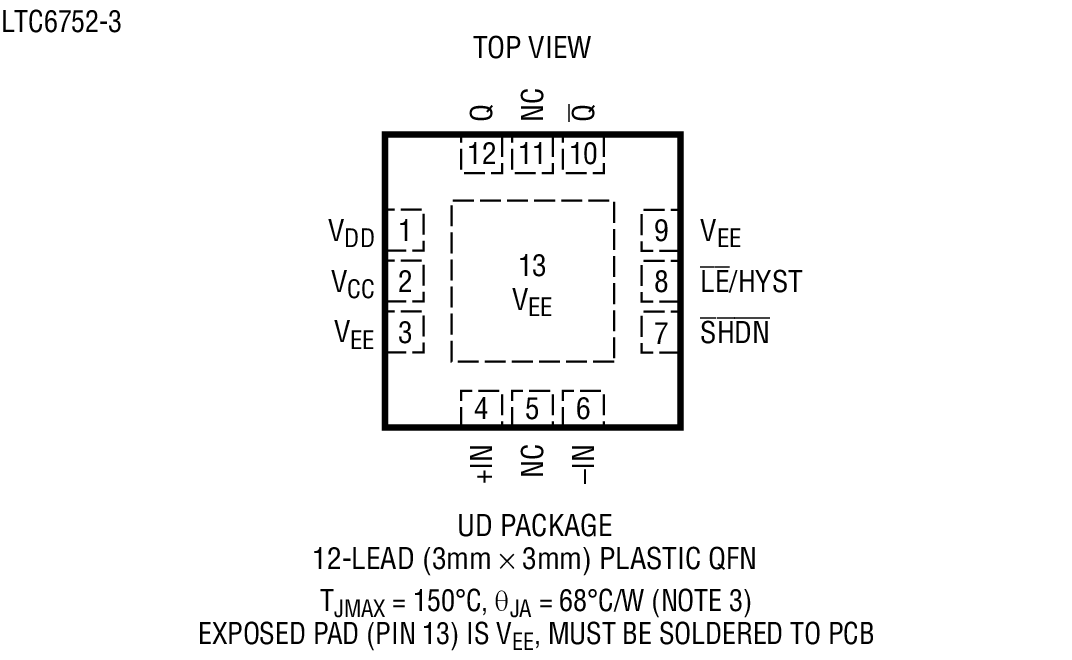

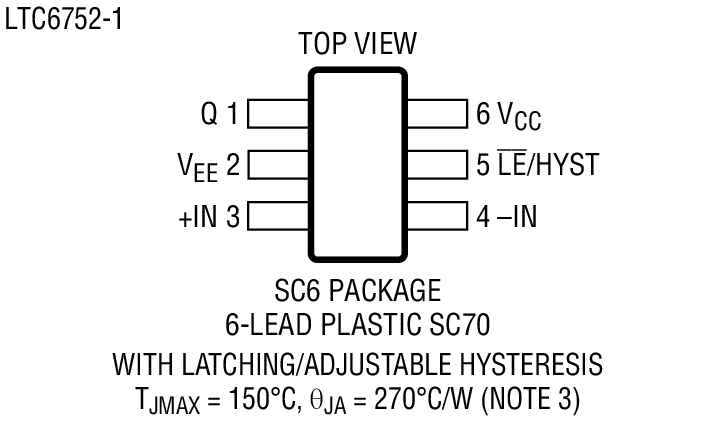

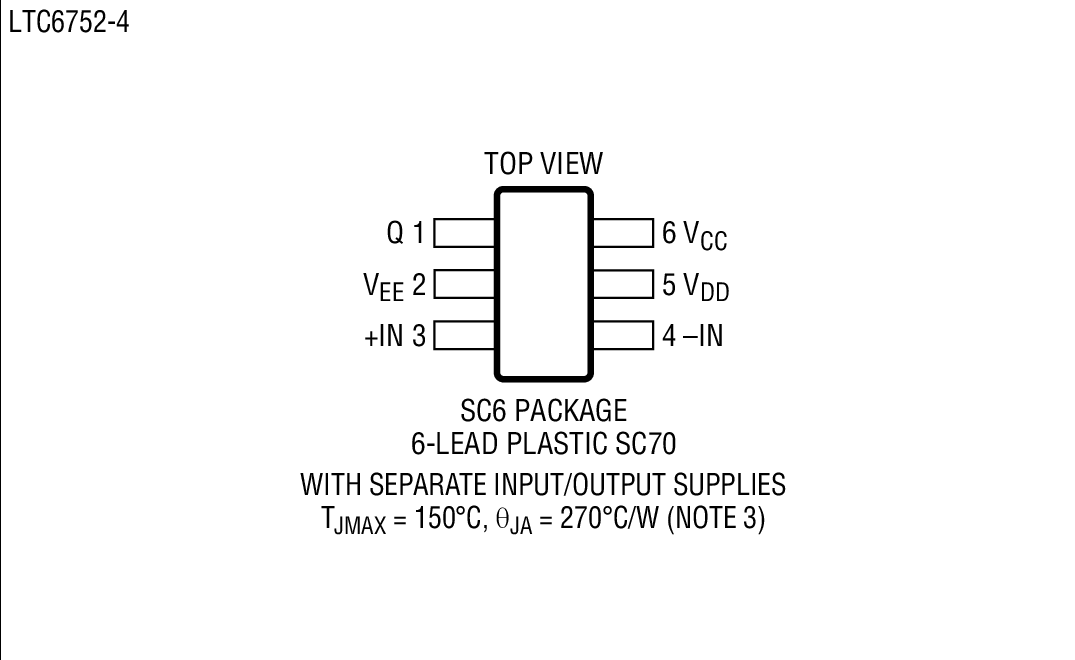

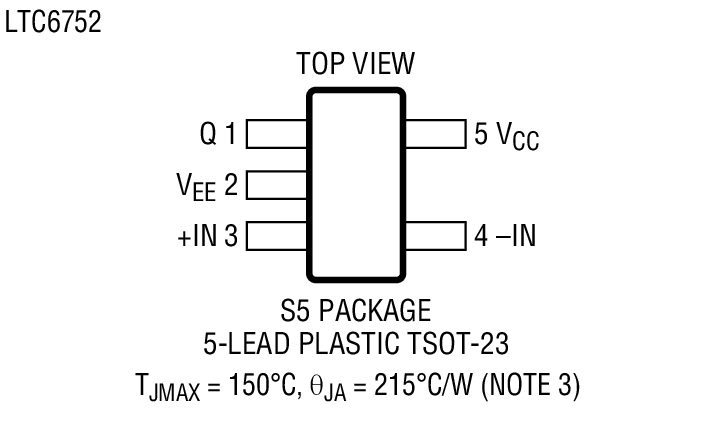

• 封装：TSOT-23、SC70、MSOP、3mm x 3mm QFN
• ADCMP60X 系列的直接替代产品
• 工作温度范围：–55ºC 至 125ºC



产品详情和应用

LTC^®6752 是一个非常高速比较器系列，其能够支持高达 280MHz 的切换速率。这些比较器具有 2.9ns 的低传播延迟和 1.2ns 的快速上升 / 下降时间。LTC6752 系列共有 5 个成员，这 5 款器件针对分离型输入和输出电源、停机、输出闭锁、可调迟滞、互补型输出和封装提供了不同的选项。

所有的 LTC6752 比较器均具有轨至轨输入，可采用 2.45V (最高达 3.5V 或 5.25V，这取决于选项) 供电运作。输出为 CMOS 型，而且分离电源选项能够在低至 1.71V 电压下运作，从而允许直接连接 1.8V 逻辑器件。

仅 2.9ns 的低传播延迟与仅 1.8ns 的低离散指标 (10mV 至 125mV 过驱动变化) 相组合，使得这些比较器成为关键型定时应用的优质选择。同样，快速切换速率和 4.5ps RMS (100mV_P-P、100MHz 输入) 的低抖动特性则使 LTC6752 系列非常适合于高频线路驱动器和时钟恢复电路。

• 时钟和数据恢复
• 电平移位
• 高速数据采集系统
• 窗口比较器

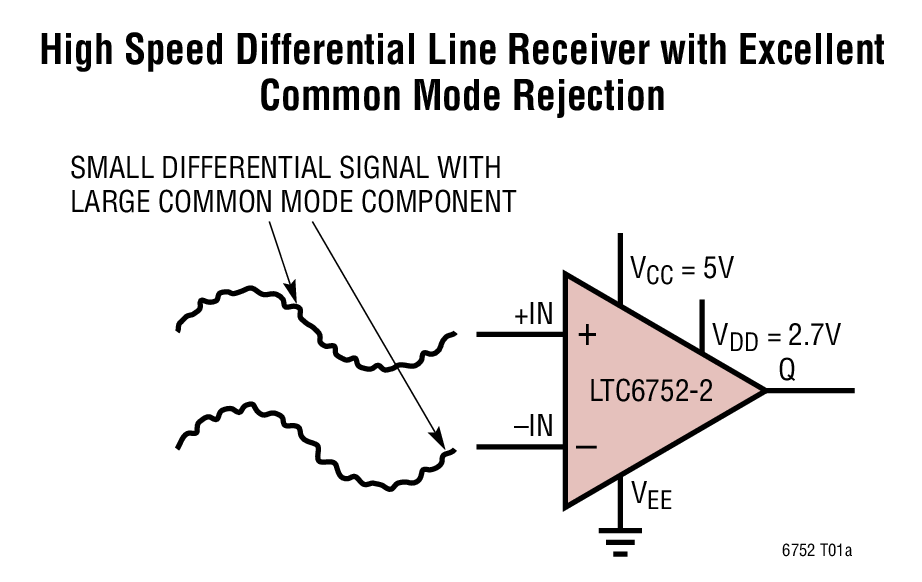

• 高速线路接收器
• 快速晶体振荡器
• 飞行时间测量
• 时域反射计
