特性

• 超低静态电流：3.5μA (最大值)
• 漏极开路输出通常吸收大于 20mA 的电流
• 宽电源范围：(LTC1841)

  • 双通道：±1V 至 ±5.5V
  • 单通道：2V 至 11V
• 输入电压范围包括负电源
• 基准输出驱动0.01μF电容器
• 可调的迟滞
• 12μs 传播延迟 (采用 10mV 过驱动)
• 当切换时无电流尖峰



产品详情和应用

LTC^®1841 / LTC1842 / LTC1843 是超低功率双通道比较器并具有内置基准 (LTC1842 / LTC1843)。比较器具有 <5.7μA 的电源电流 (在整个温度范围内)、一个 1.182V ±1% 基准、可编程迟滞以及可吸收电流的漏极开路输出。基准输出能够驱动一个高达 0.01μF 的旁路电容器，而不会产生振荡。

LTC1841 采用 2V 至 11V 的单电源或 ±1V 至 ±5.5V 的双电源运行。LTC1842 / LTC1843 从2.5V 至 11V单电源或±1.25V至±5.5V双电源工作。 LTC1842 / LTC1843迟滞可通过使用两个电阻和HYST引脚轻松地编程。比较器输入的工作范围从负电源至正电源的 1.3V 以内。比较器输出通常能够吸收大于 20mA 的电流。通过消除比较器改变逻辑状态时经常出现的交叉传导电流，清除了电源毛刺干扰。

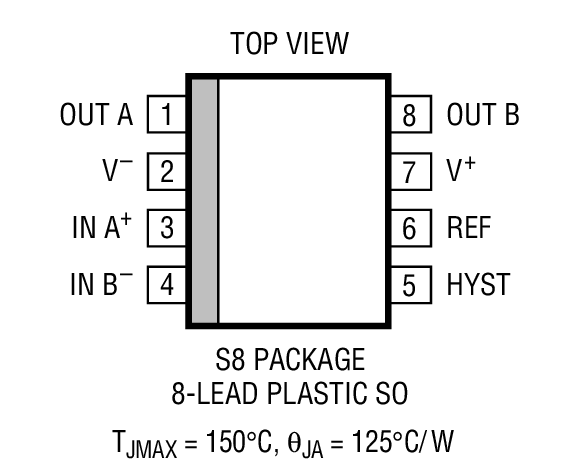

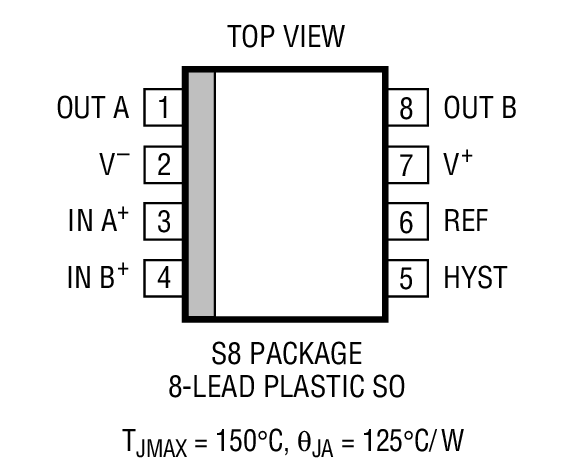

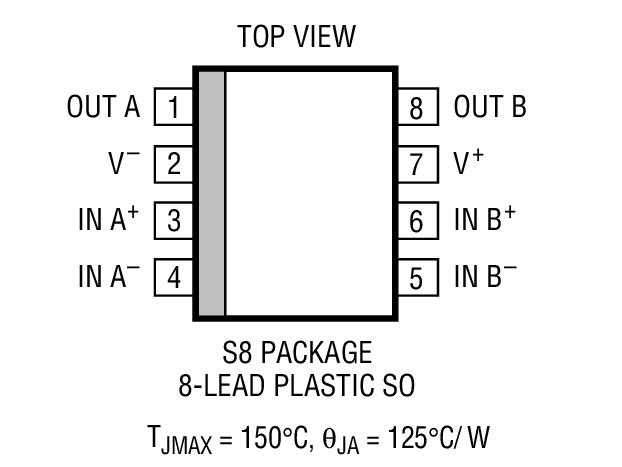

LTC1841 / LTC1842 / LTC1843 采用 SO-8 封装。

• 电池供电型系统监视
• 门限检测器
• 窗口比较器
• 振荡器电路
