特性

• 低相位噪声缓冲器 / 驱动器
• 正弦波信号至逻辑电平的优化转换
• 可提供 3 种逻辑输出类型

  • LVPECL
  • LVDS
  • CMOS

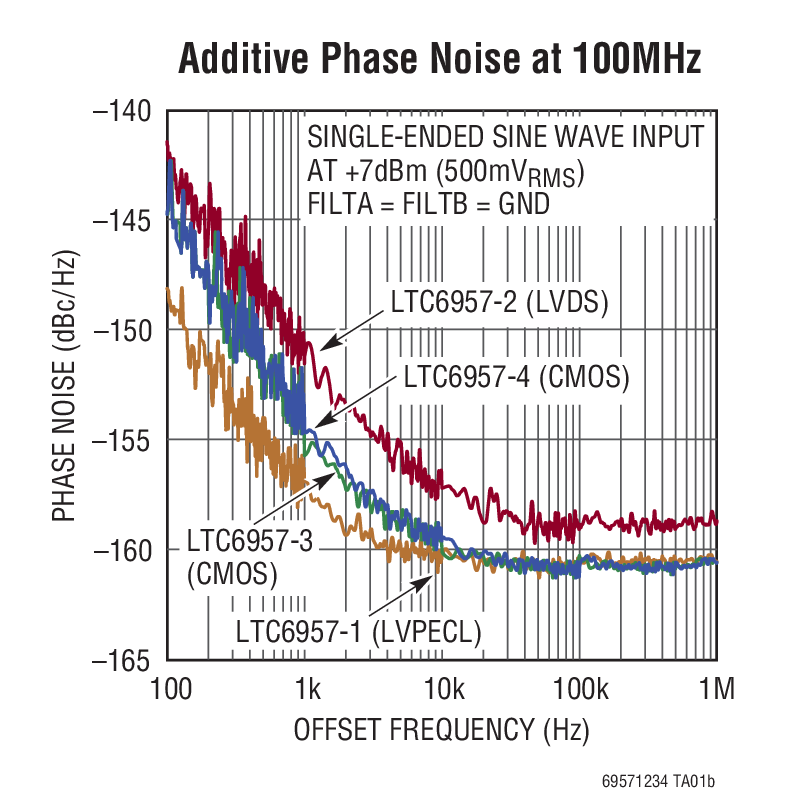

• 附加的抖动：45fs_RMS (LTC6957-1)
• 频率范围高达 300MHz
• 3.15V 至 3.45V 电源操作
• 低摆率 3ps (典型值)
• 全面规格在 –40°C 至 125°C

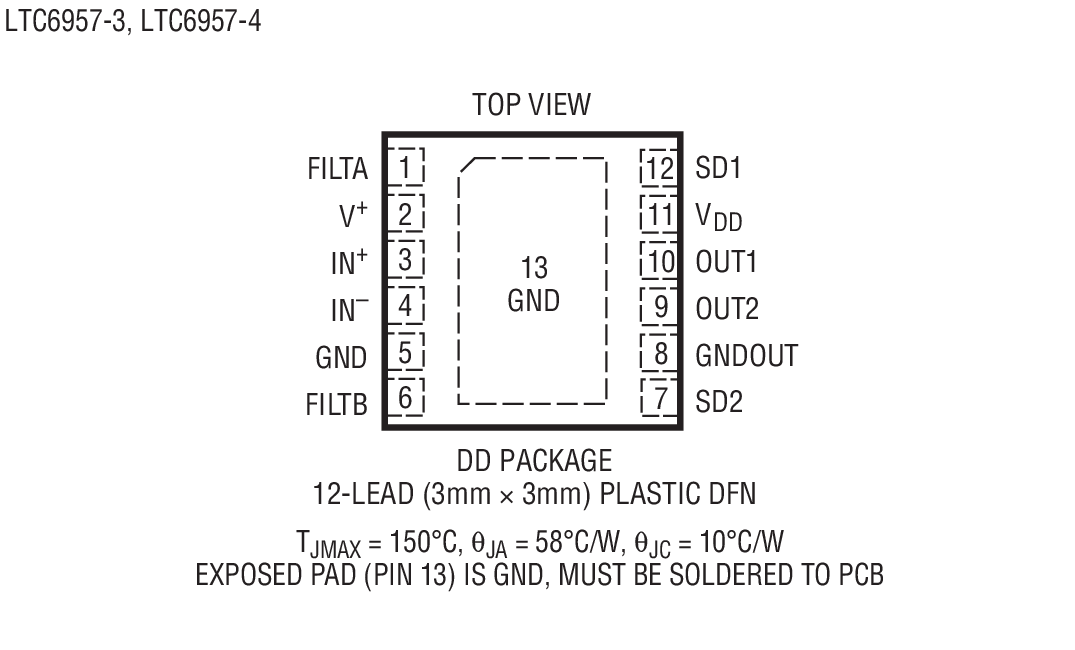

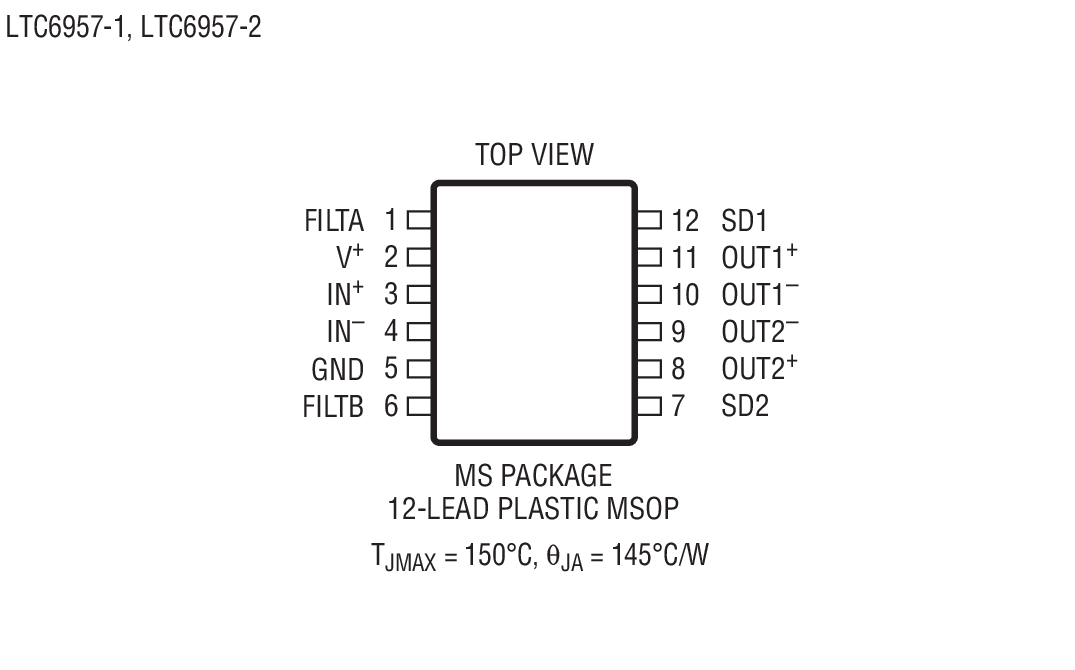

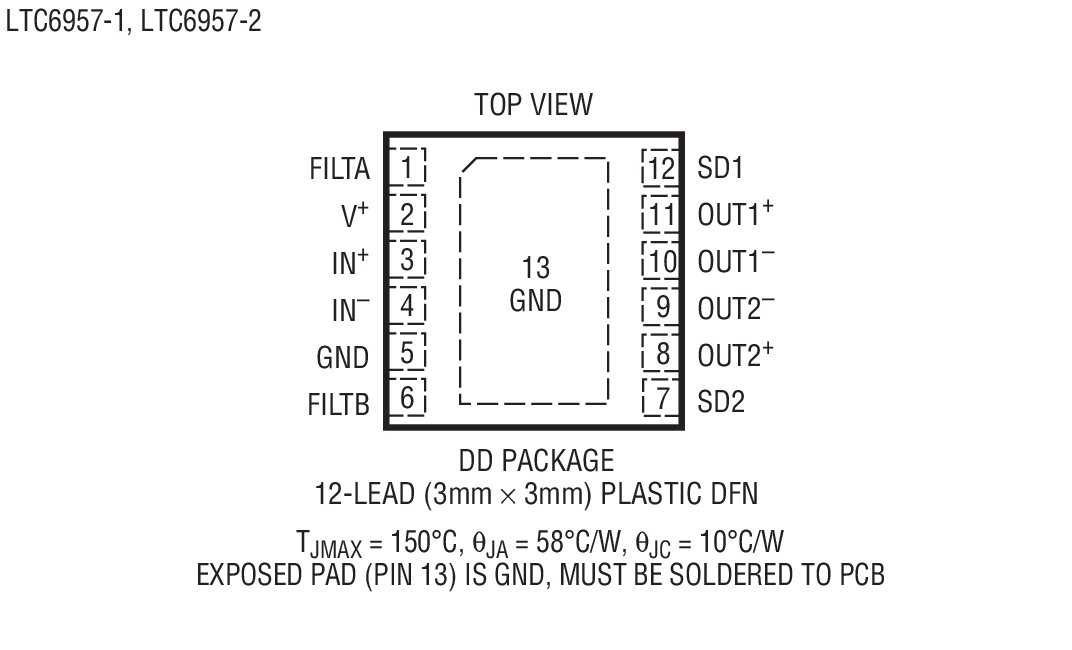

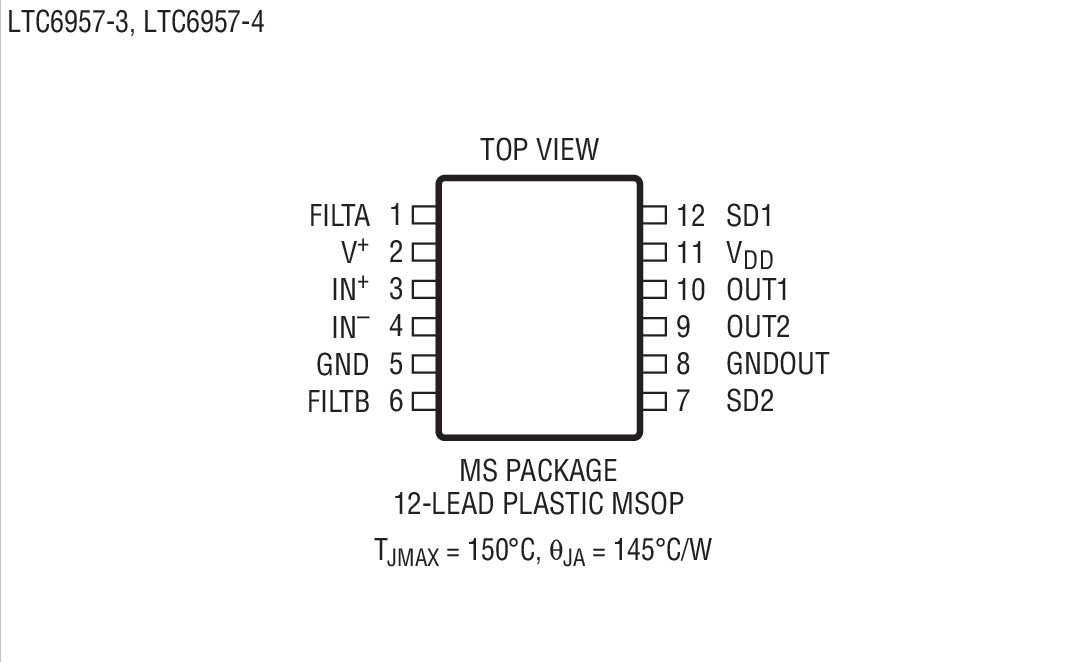

• 12 引脚 MSOP 封装和 3mm x 3mm DFN 封装

产品详情和应用

LTC^®6957-1 / LTC6957-2 / LTC6957-3 / LTC6957-4 是一个非常低相位噪声、双输出 AC 信号缓冲器 / 驱动器 / 逻辑电平转换器系列。输入信号可以是一个正弦波或任何逻辑电平 (≤ 2V_P-P)。该系列包括以下 4 个具有不同输出逻辑信号类型的成员：

     LTC6957-1：LVPECL 逻辑输出

     LTC6957-2：LVDS 逻辑输出

     LTC6957-3：CMOS 逻辑，同相输出

     LTC6957-4：CMOS 逻辑，互补型输出

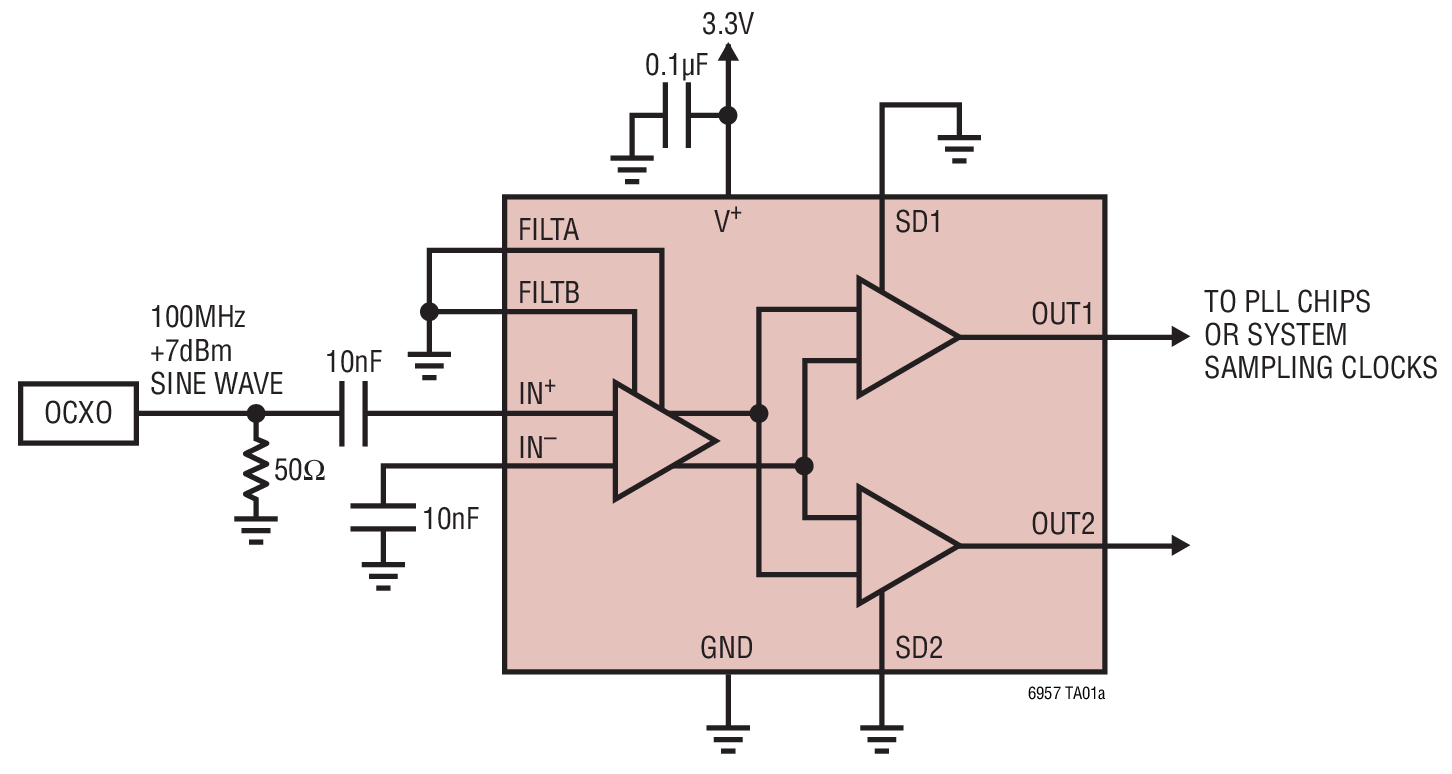

LTC6957 将以极低的附加噪声进行任何逻辑信号的缓冲和分配，不过，在把正弦波信号转换为逻辑电平方面，该器件相比于同类产品确实更胜一筹。初始放大级具有可选的低通滤波，以较大限度地抑制噪声，同时仍然对信号实施放大以增加其摆率。当采用缓慢摆率的输入信号 (例如：一个典型的 10MHz 正弦波系统基准) 时，该输入级滤波 / 噪声限制特别有助于提供相位噪声尽可能低的信号。

• 系统基准频率分配
• 高速 ADC、DAC、DDS 时钟驱动器
• 军事和安全无线电
• 低噪声定时触发器
• 宽带无线收发器
• 高速数据采集
• 医学成像
• 测试和测量
