LTC1442

量产

具基准的超低功率单通道 / 双通道比较器

ADI亚德诺 LTC1442 产品介绍
2026-03-09 0次

特性


  • 超低静态电流:2.1μA 典型值 (LTC1440)
  • 基准输出可驱动 0.01μF 电容器
  • 可调的迟滞 (LTC1440 / LTC1442)
  • 宽电源范围:
    • 单通道:2V 至 11V
    • 双通道:±1V 至 ±5.5V
  • 输入电压范围包括负电源
  • TTL/CMOS 兼容型输出
  • 12μs 传播延迟 (采用 10mV 过驱动)
  • 无瞬态开路电流
  • 40mA 连续供电电流
  • MAX921 / 922 / 923 的引脚兼容型升级器件

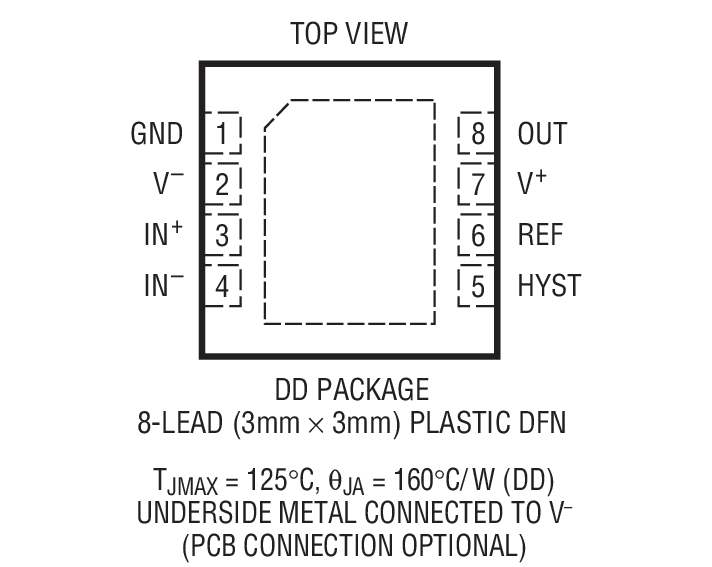

  • 3mm x 3mm x 0.75mm DFN封装 (LTC1440)


产品详情和应用

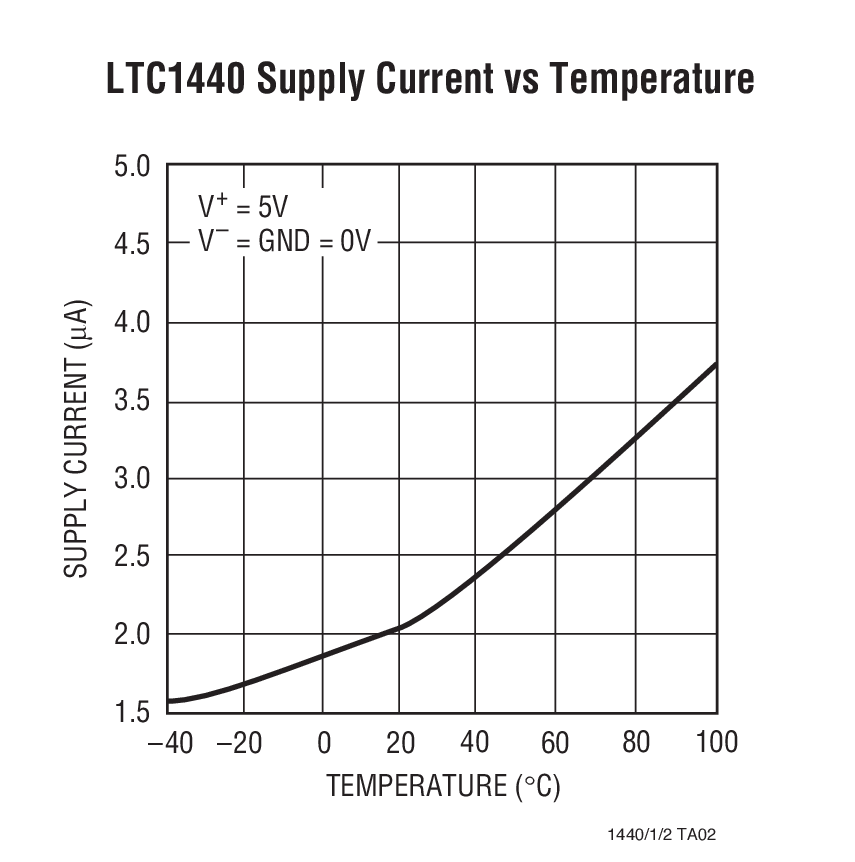

LTC®1440 / LTC1441 / LTC1442 是具有内置基准的超低功率单通道和双通道比较器。该比较器在整个温度范围内具有 <3.7μA 的电源电流 (LTC1440)、一个 1.182V ±1% 基准、可编程迟滞 (LTC1440 / LTC1442) 以及可吸收和供应电流的 TTL/CMOS 输出。电压基准输出能够驱动一个高达 0.01μF 的旁路电容器,而不会产生振荡。

比较器采用 2V 至 11V 单电源或 ±1V 至 ±5.5V 双电源 (LTC1440) 供电。比较器迟滞可以容易地采用两个电阻器和 HYST 引脚 (LTC1440 / LTC1442) 进行设置。每个比较器的输入工作范围从负电源至正电源的 1.3V 以内。比较器输出级能够连续地供应高达 40mA 的电流。通过消除比较器改变逻辑状态时经常出现的交叉传导电流,清除了电源毛刺干扰。

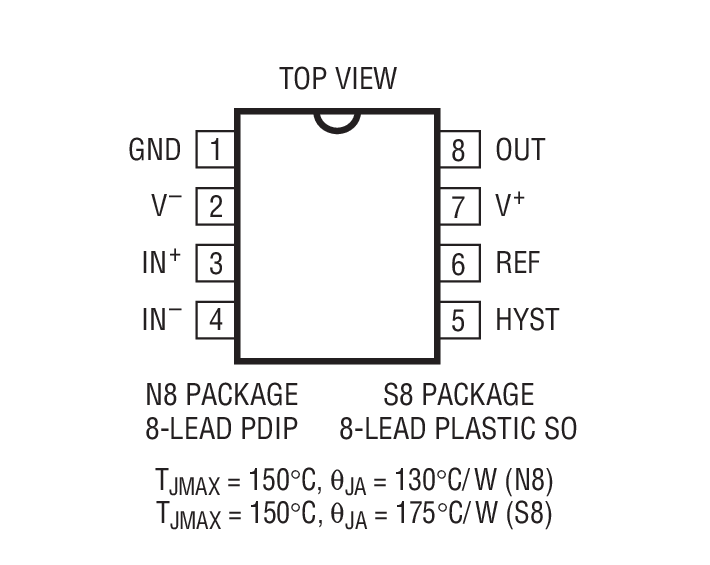

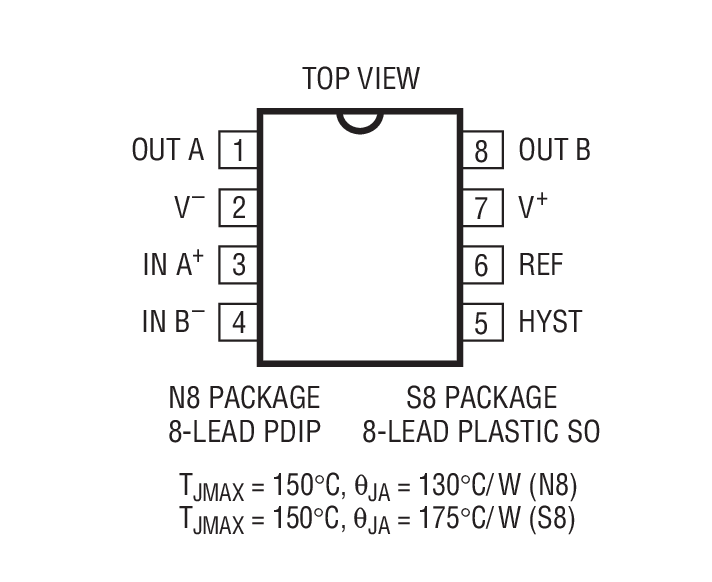

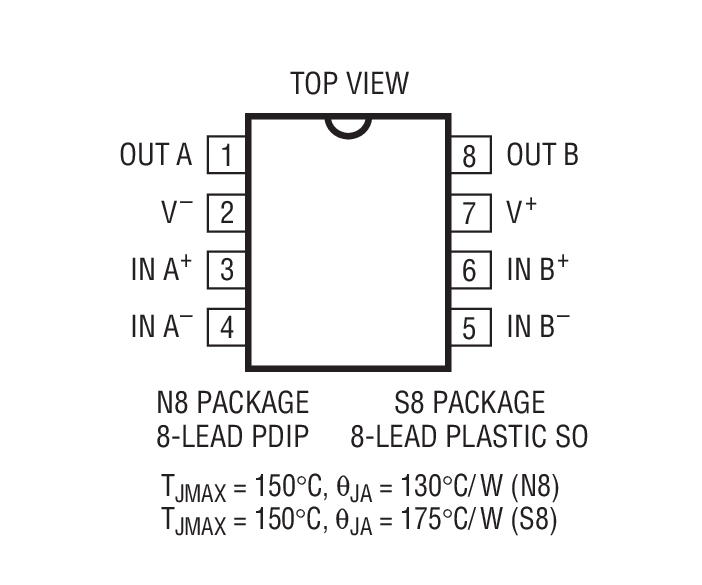

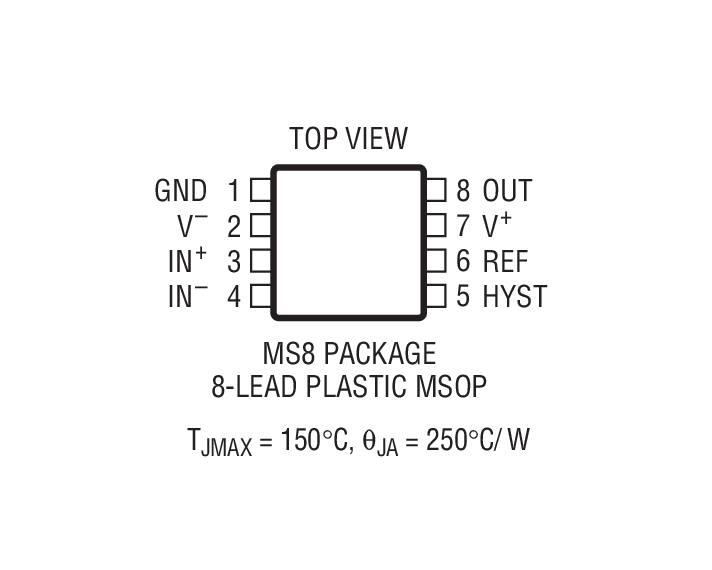

LTC1440 采用 8 引脚 PDIP、SO、MSOP 和 DFN 封装。 LTC1441 / LTC1442 采用 8 引脚 PDIP 和 SO 封装。


Applications
  • 电池供电型系统监视

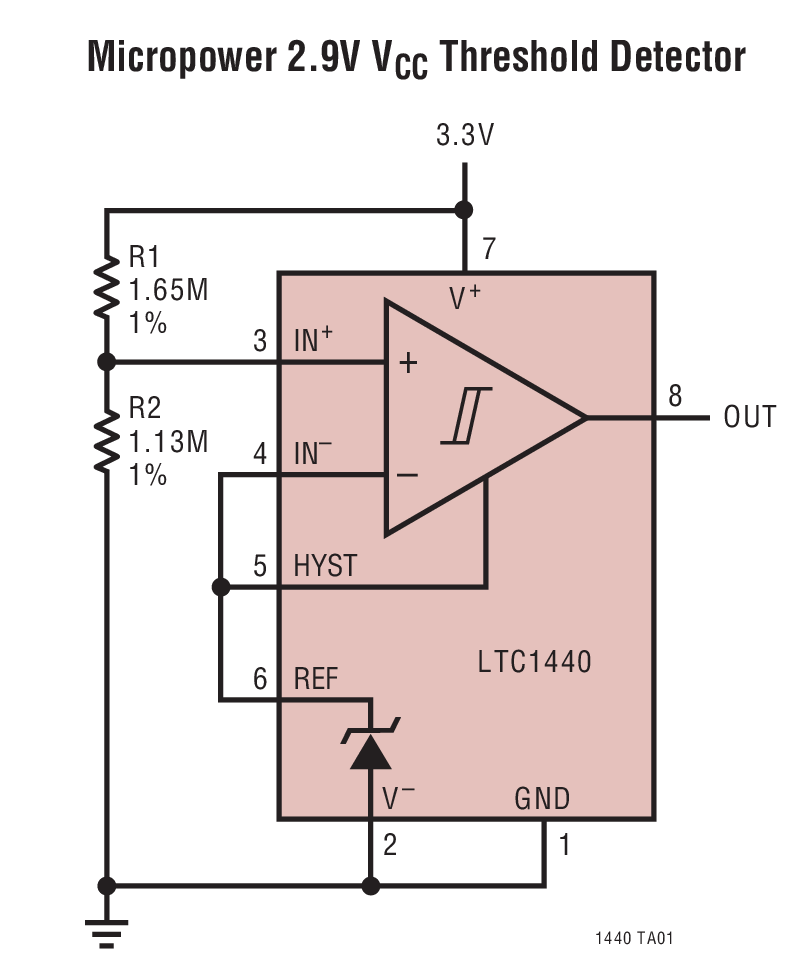

  • 门限检测器
  • 窗口比较器
  • 振荡器电路
