特性

• 低传播延迟：1.8ns (典型值)
• 低过驱动离散：典型值为 1ns (10mV 至 125mV 过驱动)
• 高切换速率：890Mbps (典型值)
• LVDS 兼容型输出级
• 轨至轨输入扩展至超过两个电源轨
• 低静态电流：13.4mA
• 电源范围：2.4V 至 5.25V
• LTC6754 系列内的特点：
  • 独立的输入和输出电源
  • 用于降低功率的停机引脚
  • 输出闭锁和可调迟滞

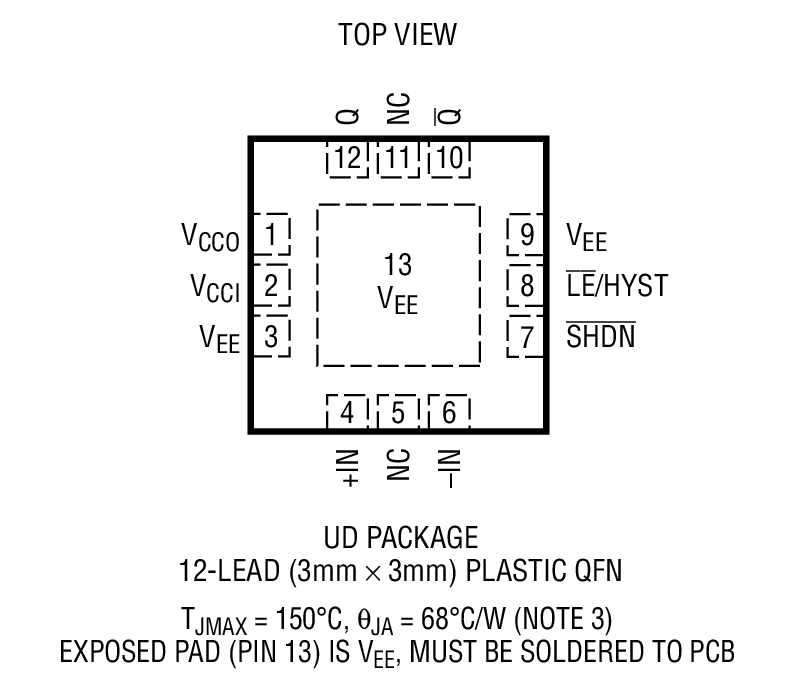

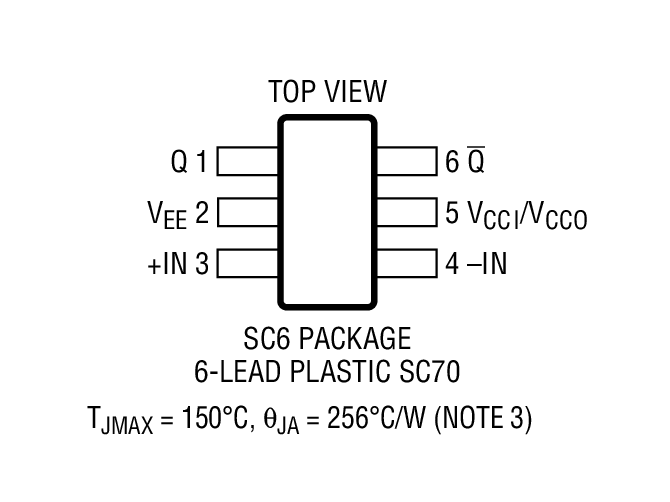

  • SC70 封装和 3mm x 3mm QFN 封装

产品详情和应用

LTC^®6754 是一款具 LVDS 兼容型输出的高速轨至轨比较器。LTC6754 拥有 1.8ns 的传播延迟、仅 1ns 的离散 (10mV 至 125mV 过驱动) 和一个高达 890Mbps 的切换速率。

LTC6754 具有轨至轨输出，并将采用 2.4V 至 5.25V 的工作电源。对于 QFN 封装器件，LVDS 输出利用一个分离电源来运作，从而在输入和输出电路之间提供了隔离，并可实现逻辑电平转换。

在停机模式中，功率从 13.4mA 降至 1.1mA 以下，而且比较器能在 120ns 内唤醒。

LTC6754 包括 4.5mV 迟滞以较大限度地抑制不稳定性。对于 QFN 封装器件，可使用一个单独的引脚把迟滞设定在 0mV (关闭状态) 至高达 40mV 之间。另外，QFN 封装版本还具备输出闭锁功能，以提供快速捕获比较器状态的能力。

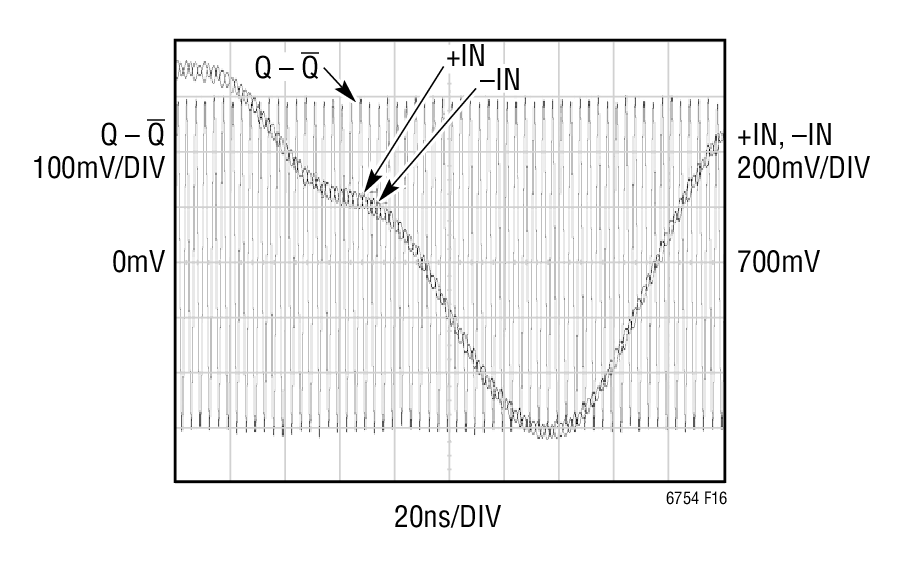

仅 1.8ns 的离散与 1.8ns 的卓越传播延迟指标相组合，使得这款器件成为定时关键型应用的优质选择。同样，890Mbps 的切换速率和 1.5ps_RMS (200mV_P-P、245.76MHz 输入) 的低抖动特性则使 LTC6754 非常适合于高频线路驱动器和时钟恢复电路。

• 时钟和数据恢复
• 电平转换
• 高速数据采集系统
• 窗口比较器

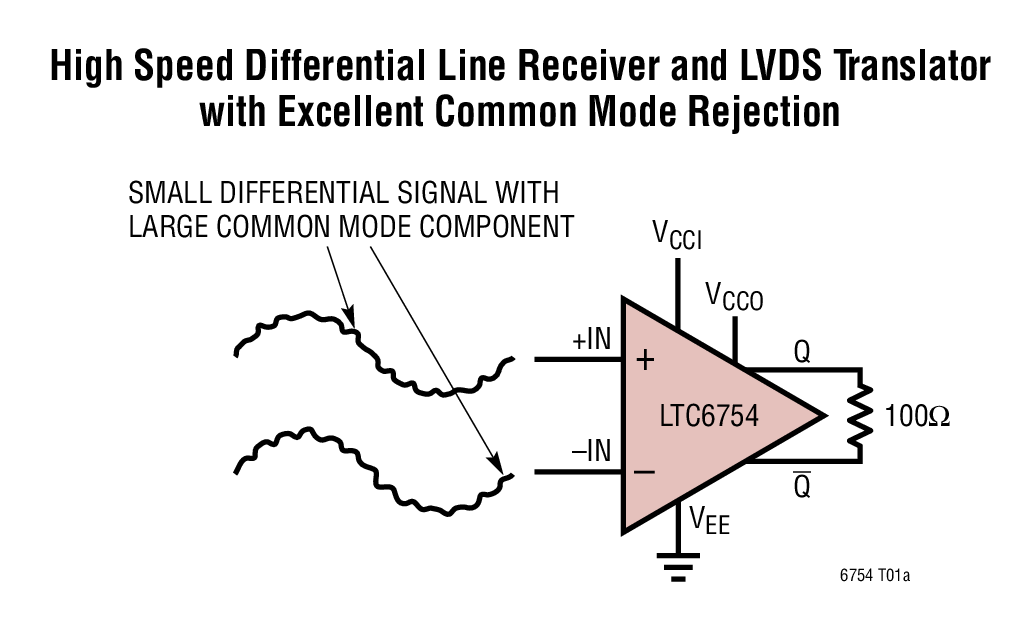

• 高速线路接收器
• 时域反射计
• 飞行时间测量
• 电缆驱动器
