特性

• 采用µMAX封装
• 针对3V和5V应用进行了优化（工作电压低至2.7V）
• 快速传播延迟：80ns（5mV过驱）
• 轨到轨输入电压范围
• 每个比较器的电源电流低至350µA
• 失调电压低至1mV
• 具有内部迟滞，可实现干净的切换操作
• 电源轨输出摆幅为200mV
• CMOS/TTL兼容输出
• 输出锁存器（仅MAX941）
• 关断功能（仅MAX941）

产品详情和应用

MAX941/MAX942/MAX944为单通道/双通道/四通道高速比较器，针对采用3V或5V电源供电的系统进行了优化。这些器件兼具高速、低功耗特性，提供轨到轨输入。传播延迟为80ns，而每个比较器的电源电流仅为350µA。

MAX941/MAX942/MAX944的输入共模范围可扩展至两个电源轨以上。无需外部上拉电路，输出可拉至任一电源轨的0.4V以内，因此这些器件非常适合连接CMOS和TTL逻辑。所有输入和输出引脚均可耐受任一电源轨的连续短路故障情况。

即便输入信号传送缓慢，内部迟滞也能确保干净的输出切换。MAX941具有锁存使能和器件关断功能。

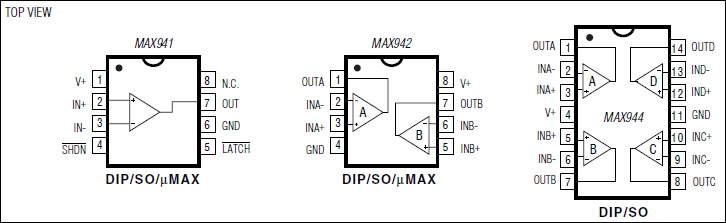

单通道MAX941和双通道MAX942采用小型µMAX^®封装。单通道和双通道MAX942均采用8引脚DIP和SO封装。四通道MAX944采用14引脚DIP和窄体SO封装。

应用

• 3V/5V系统
• 电池供电系统
• 线路接收器
• 采样电路
• 阈值检测器/鉴频器
• 零交越检波器
