特性

• Four Independent Sample-and-Holds
• Internal Hold Capacitor
• High Accuracy: 12 Bit
• Very Low Droop Rate: 2 mV/s typ
• Output Buffers Stable for C_L ≤ 500 pF
• TTL/CMOS Compatible Logic Inputs
• Single or Dual Supply Applications
• Monolithic Low Power CMOS Design
• Signal Processing Systems
• Multichannel Data Acquisition Systems
• Automatic Test Equipment
• Medical and Analytical Instrumentation
• Event Analysis
• DAC Deglitching

产品详情和应用

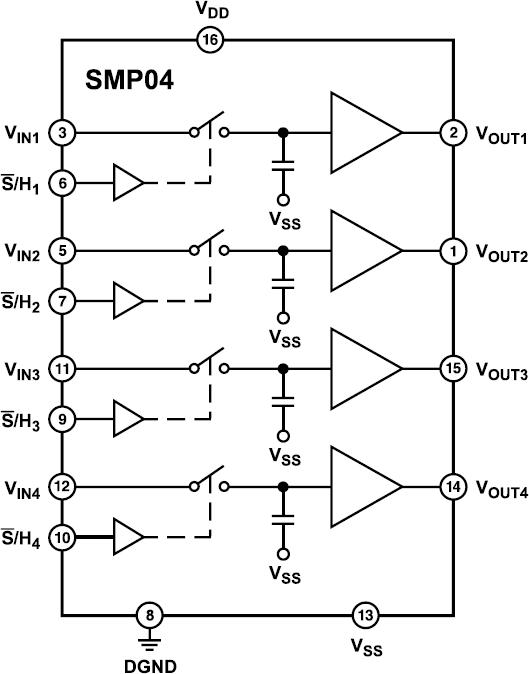

SMP04是一款单芯片四通道采样保持器件，内置四个精密缓冲放大器和保持电容。该器件采用ADI先进的氧化物隔离CMOS技术制成，具有高精度、低下降率和采集时间快的特点，是数据采集和信号处理系统的理想选择。该器件可在不到7微秒的时间内采集一个8位输入信号，精度为±1/2 LSB。SMP04可采用单电源或双电源供电，兼容TTL/CMOS逻辑。其输出摆幅包含负电源。

SMP04适用于众多采样保持应用，包括放大器失调或VCA增益调整。可以用一个或多个SMP04与单个或多个DAC相配合，为系统提供多个设置点。

与独立模块或分立设计相比，SMP04可以大幅降低成本和尺寸。采用16引脚密封或塑封DIP和表贴SOIC封装，额定温度范围为0°C至+85°C扩展工业温度范围。
