特性

• 支持关于反转通路传输系统的DOCSIS 2.0和Euro-DOCSIS标准
• 增益可在59 dB范围内、以1 dB步进编程
• 低失真（61 dBmV输出）：
  SFDR：-59 dBc (21 MHz)
  SFDR：–54 dBc (65 MHz)
• 输出噪声电平：1.3 nV/√Hz（最小增益时）
• 在启用发射和禁用发射情况下可保持75 Ω输出阻抗
• 上行带宽：100 MHz（全部增益范围）
• 3.3 V电源供电
• 支持SPI^®接口

产品详情和应用

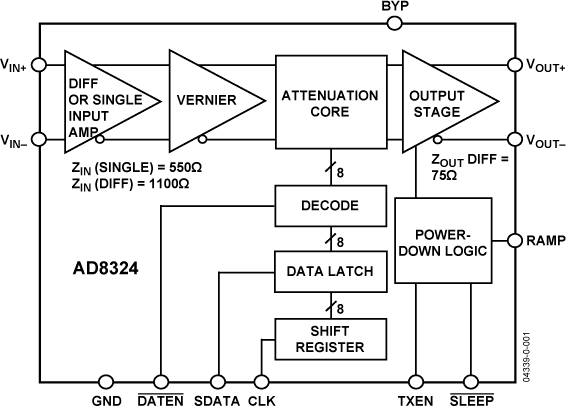

AD8324是一款针对同轴线路驱动而设计的低成本放大器，具有出色的特性和技术规格，因而非常适合DOCSIS 2.0和EuroDOCSIS应用。AD8324采用数字控制增益方式。所需输出增益由8比特串行字决定，输出增益范围为59 dB，增益变化为1 dB/LSB。

AD8324接受差分或单端输入信号。输出可通过1:1变压器驱动75 Ω负载。

在65 MHz带宽、输出电平最高为61 dBmV时，失真性能为-54 dBc。

这款器件具有休眠和省电功能，在休眠模式下，静态电流降至30 µA；在完全省电模式下，功耗降至2.5 mA。

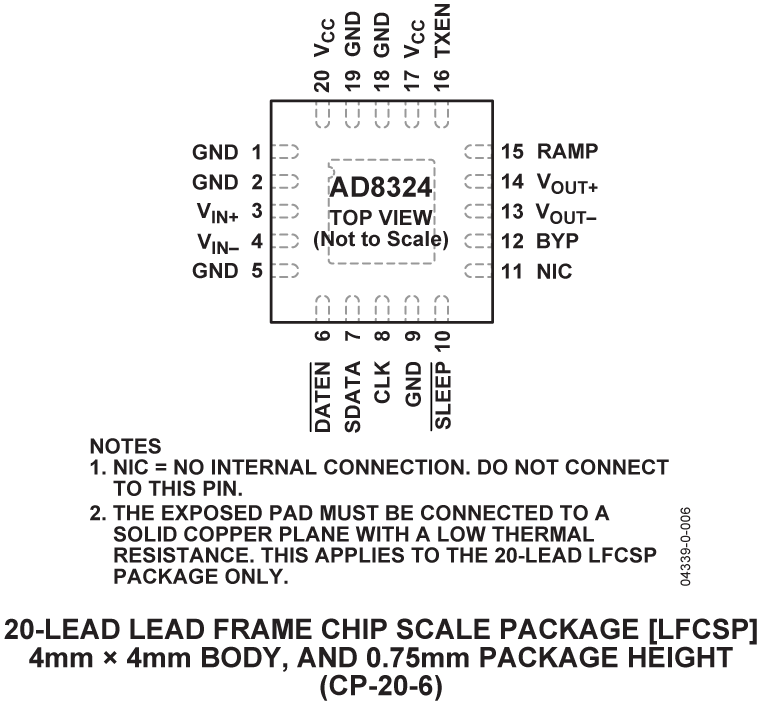

AD8324采用低成本20引脚LFCSP和20引脚QSOP封装，并采用3.3 V单电源供电。

DOCSIS是Cable Television Laboratories, Inc.公司的注册商标。 .

应用

• DOCSIS 2.0和EuroDOCSIS电缆调制解调器
• CATV机顶盒
• 有线电视电话调制解调器
• 同轴和双绞线线路驱动器
