ADI亚德诺 HMC8414 产品介绍
2026-03-09
0次
特性
- 集成放大器旁路开关
- 具有自偏置，偏置电流可调
- 放大器路径增益：16 dB（典型值，7 GHz至10 GHz时）
- 放大器路径中的OIP3：36.5 dBm（典型值，0.1 GHz至4 GHz时）
- 放大器路径中的噪声系数：2 dB（典型值，0.1 GHz至4 GHz时）
- 旁路路径中的插入损耗：1.5 dB（典型值，0.1 GHz至4 GHz时）

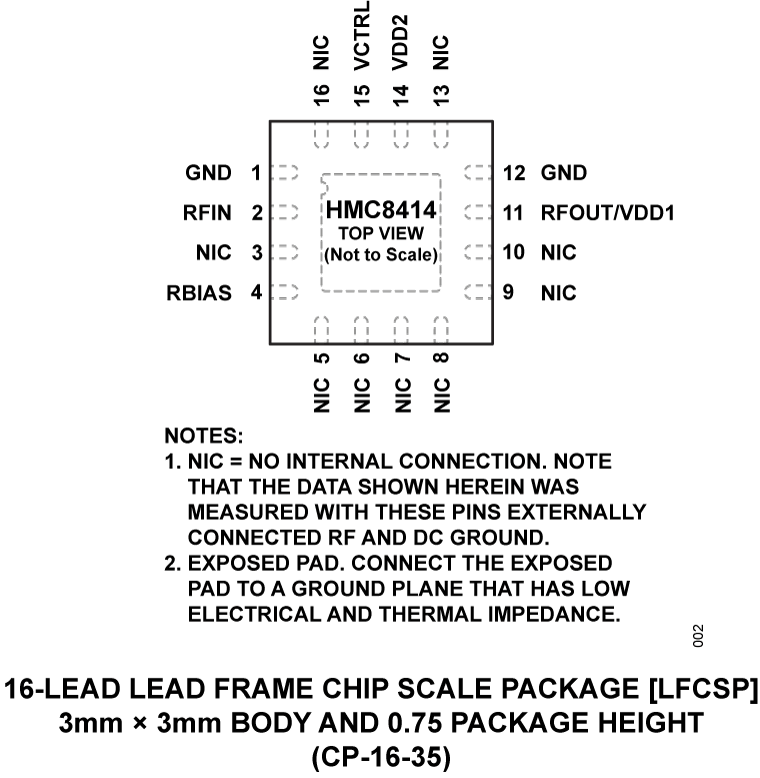

- 16引脚、3 mm × 3 mm LFCSP封装
产品详情和应用

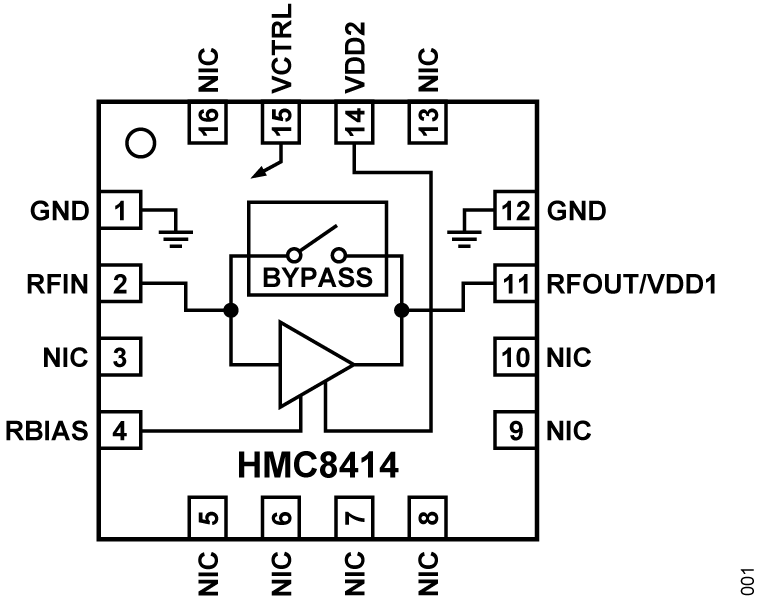

HMC8414是一款具有旁路开关的低噪声宽带放大器，工作频率范围为0.1 GHz至10 GHz。集成旁路开关可实现具有接收路径信号变化较大的高动态范围系统。在旁路路径中，典型插入损耗和输入三阶交调点(IIP3)分别为1.5 dB和49.4 dBm。
在器件的整个工作范围内，HMC8414的输入和输出内部匹配至50 Ω。单一正电源电压的范围为3 V至6 V。偏置电流通过RBIAS引脚和VDD引脚（RFOUT/VDD1和VDD2）之间连接的电阻进行设置，并且可以在其标称值90 mA左右变化。
HMC8414采用砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)工艺制造。它采用符合RoHS标准的3 mm × 3 mm、LFCSP封装，额定工作温度范围为−40°C至+85°C。
应用
