ADI亚德诺 ADPA1122 产品介绍

2026-03-09 0次

特性

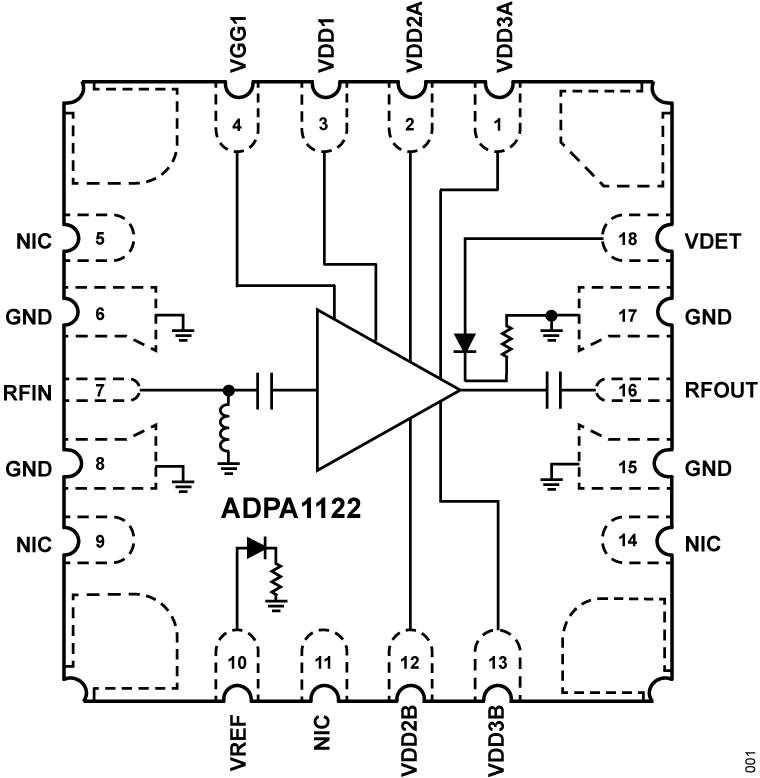

内部匹配和交流耦合 20W GaN 功率放大器
集成式温度补偿 RF 功率检波器
P_IN = 22 dBm 时的 P_OUT：9.6GHz 至 11GHz 时为 43.5dBm（典型值）
小信号增益：9.6GHz 至 11GHz 时为 31dB（典型值）

P_IN = 22dBm 时的功率增益：8.2GHz 至 11GHz 时为 21.5dB（典型值）
PAE：9.6GHz 至 11GHz 时为 46%（典型值）
电源电压：占空比为 10％时，200mA 下为 28V

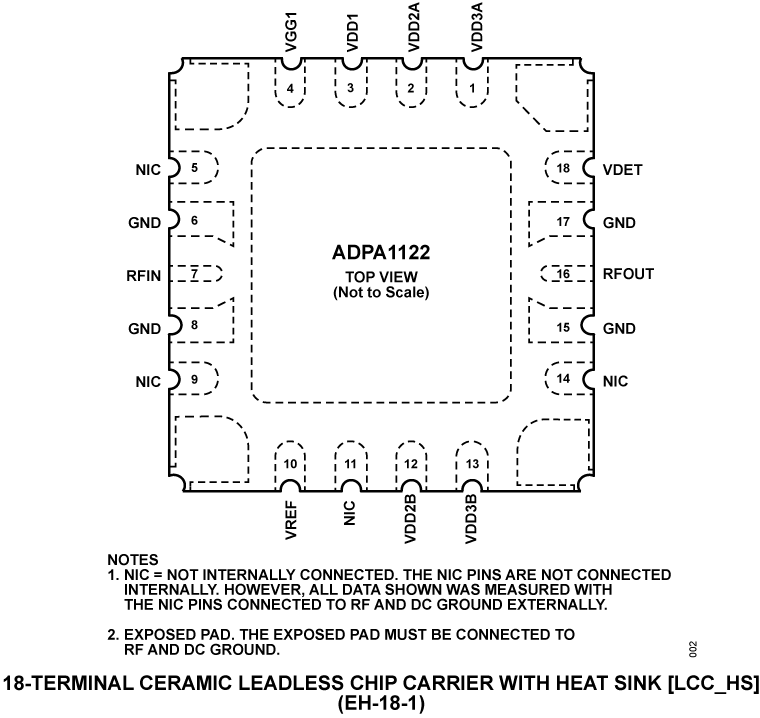

18 端子、7mm × 7mm LCC_HS 封装

产品详情和应用

ADPA1122 是一款氮化镓 (GaN) 功率放大器，在 8.2GHz 至 11.8Ghz 频率范围内，可提供 43dBm (20W) 功率和高于 43% 的功率附加效率 (PAE)。ADPA1122 在 9.6GHz 至 11GHz 范围内提供 ±0.5 dB 的增益平坦度。

ADPA1122 针对脉冲应用进行了优化，例如军事、航海和气象雷达。

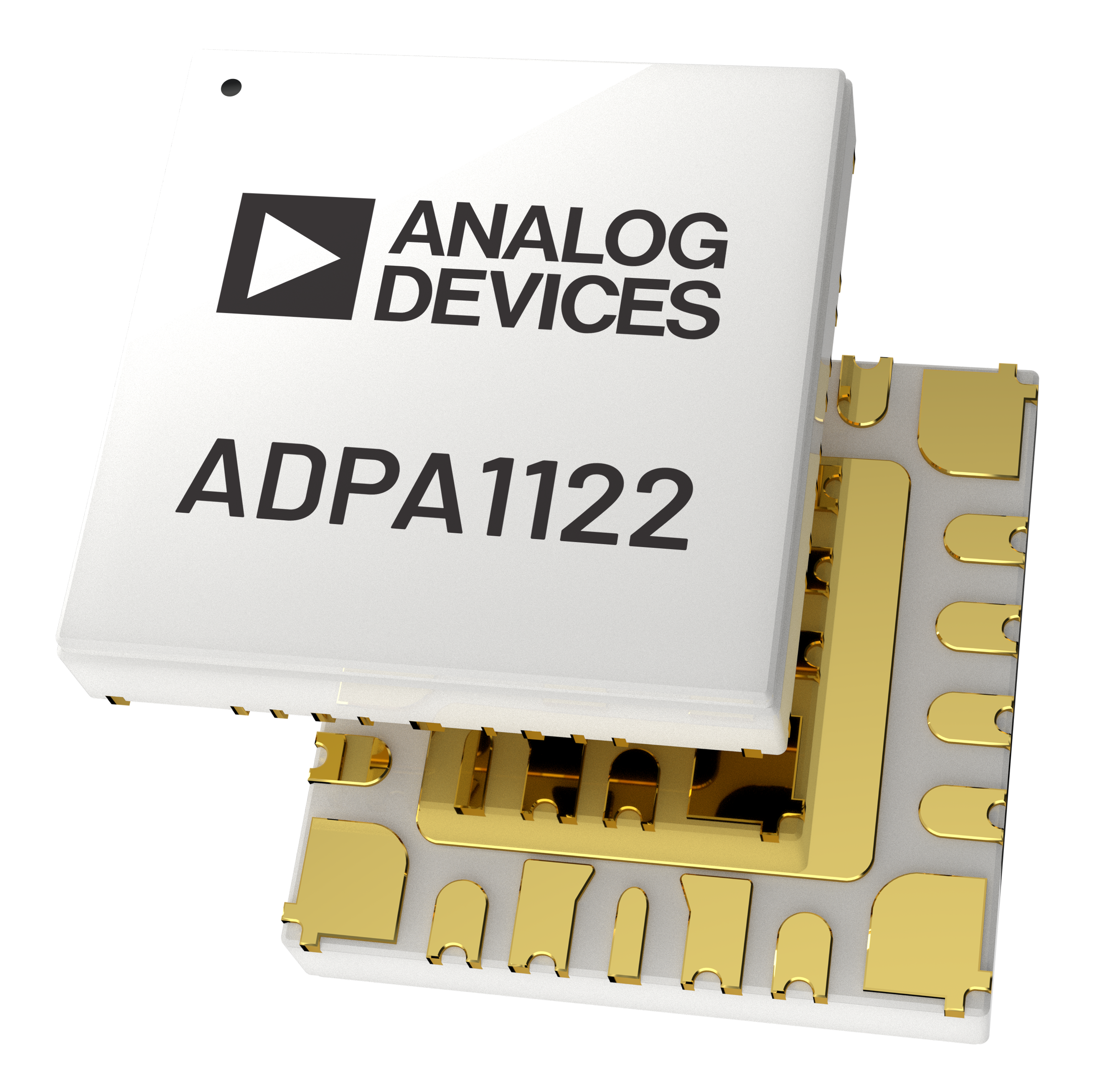

ADPA1122 采用带散热器 [LCC_HS] 的 18 引脚、7mm × 7mm、陶瓷无铅芯片载体封装，具有低热阻，与表贴制造技术兼容。

应用

气象雷达
船用雷达
军用雷达
