特性

• 工作频率范围：3.4GHz至3.8GHz
• LNA性能（高/低增益模式）
  • 增益：+14.4dB/-9.7dB
  • NF：2.3dB/15.5dB
  • 输入IP3：+4dBm/+13dBm
  • 电源电流： 9.2mA/2.7mA
• 广泛通用于各种应用
  • 接收路径中的第一级和第二级LNA
  • 发射PA前置驱动器
  • LO缓冲器
• 可调IP3和电源电流
• 关断模式电源电流：0.1µA
• +3.0V至+5.5V单电源供电
• 10引脚µMAX-EP封装(5.0mm x 3.0mm)

产品详情和应用

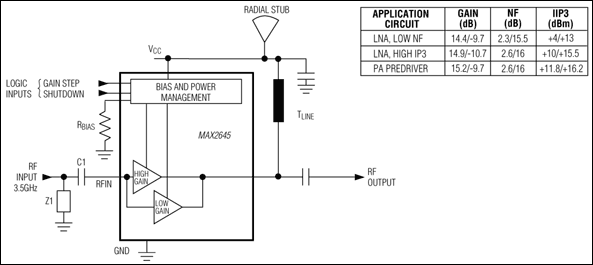

MAX2645是一款多功能、高线性度、低噪声放大器，适用于3.4GHz至3.8GHz无线本地环路(WLL)、无线宽带接入和数字微波无线电应用。该器件具有通过单个电阻设置的外部可调偏置控制功能，有助于满足超低线性度要求，同时大幅减少电流消耗。该放大器具有高增益、低噪声性能和可调的输入三阶交调截取点(IP3)，因此可用作接收路径中的低噪声放大器(LNA)、发射路径中的PA前置驱动器，或用作LO缓冲器。

MAX2645具有逻辑电平增益控制，可提供步进为25dB的增益降幅，从而提高在高输入信号电平条件下工作时的IP3性能。高增益模式下的电源电流为9mA，在低增益模式下降至3mA。该器件还具有逻辑控制的关断模式，可将电源电流降至0.1µA。MAX2645通过+3V至+5.5V电源供电，采用带有裸露焊盘的微型10引脚µMAX^®封装(5mm x 3mm)。其性能经过优化，可与MAX2683/MAX2684 3.5GHz SiGe混频器配合使用，为3.5GHz应用提供完整的高性能前端解决方案。

应用

• 数字微波无线电
• 无线宽带接入
• 无线本地环路(WLL)
