特性

• GaAs单端16.5 dB固定增益放大器
• 内部50 Ω输入与输出匹配电阻
• 在整个温度范围和工作电压范围内提供额定增益与输出功率
• 小尺寸、3 mm x 2 mm、LFCSP封装
• 3 V至5 V电源供电
• 工作频率范围：DC至1000 MHz
• 可以在常见的中频频率70 MHz、190 MHz、380 MHz下工作
• 高三阶交调截点：+37 dBm
• 输出压缩点：+22 dBm
• 低噪声系数：3 dB

产品详情和应用

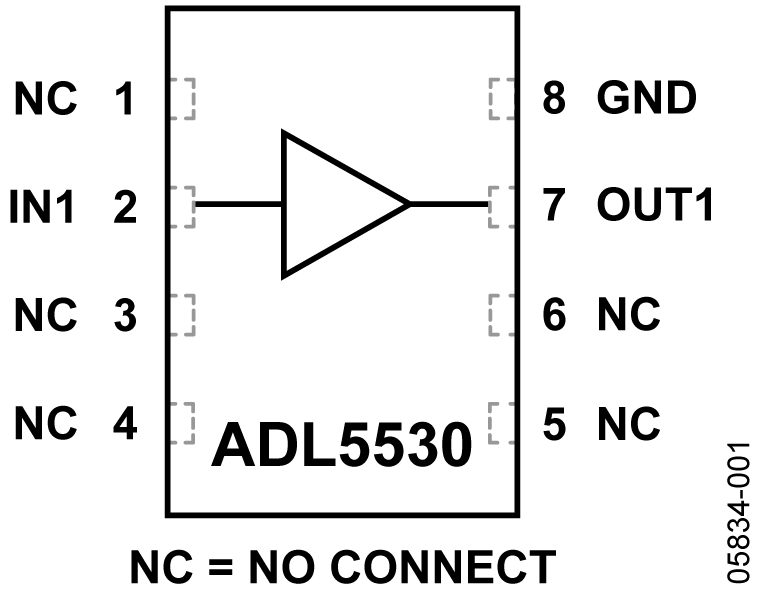

ADL5530是一款宽带、固定增益、线性放大器，工作频率最高达1000 MHz，可用于各种有线和无线设备，包括蜂窝、宽带、有线电视和LMDS/MMDS应用。

ADL5530提供稳定的16.5 dB增益，增益不随频率、温度、电源、器件而变化，OIP3为37 dBm，输出压缩点为21.8 dB，噪声系数为3 dB。

这款放大器为单端式，具有内部匹配50 Ω电阻，输入回波损耗为11 dB。只需配置输入/输出交流耦合电容、一个电源去耦电容和一个外部电感便能工作。

ADL5530采用3 V或5 V电源供电，电源电流为110 mA。

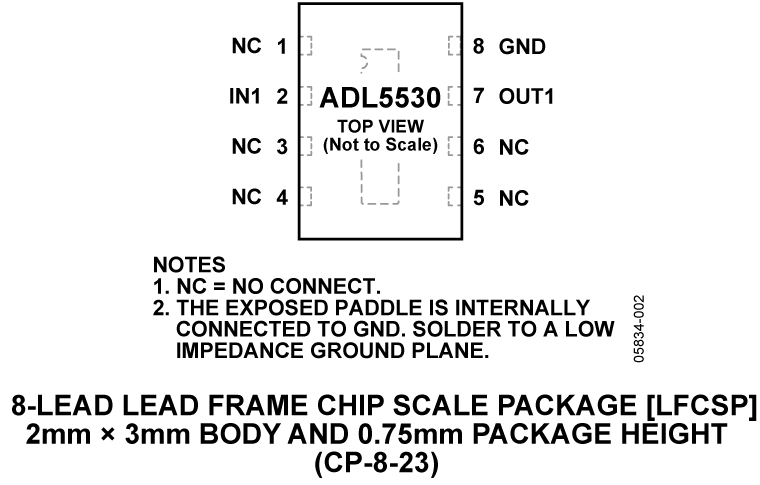

ADL5530采用GaAs pHEMPT工艺制造，提供3 mm × 2 mm、LFCSP封装，使用裸露焊盘以获得出色的热阻抗性能，工作温度范围为-40°C至+85°C。同时提供配置齐全的评估板。

应用

• VCO缓冲器
• 通用Tx/Rx放大
