特性

• 饱和输出功率：
  +34 dBm (24% PAE)
• 输出IP3： +43 dBm
• 增益： 23 dB
• 直流电源： +7V (1340 mA)
• 50 Ω匹配输入/输出
• 裸片尺寸： 2.47 x 2.49 x 0.1 mm

产品详情和应用

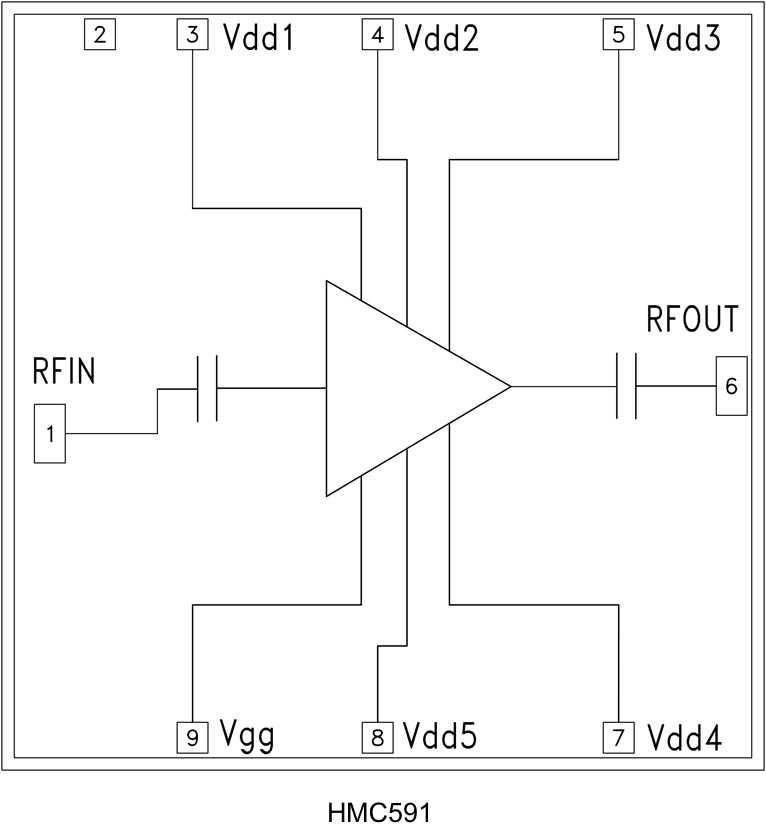

HMC591是一款高动态范围GaAs PHEMT MMIC 2 W功率放大器，工作频率范围为6至10 GHz。 该放大器裸片提供23 dB增益，饱和功率为+34 dBm，电源电压为+7.0V (24% PAE)。 输出IP3为+43 dBm（典型值）。 隔直RF I/O匹配至50 Ω，可轻松集成到多芯片模块(MCM)中。 所有数据均通过50 Ω测试夹具中的芯片获取，通过直径为0.025mm (1 mil)、长度为0.31mm (12 mil)的线焊连接。 对于需要最佳OIP3的应用，Idd应设置为940 mA以产生+43 dBm OIP3。 对于需要最佳输出P1dB的应用，Idd应设置为1,340 mA以产生+33.5 dBm输出P1dB。

应用

• 点对点无线电
• 点对多点无线电
• 测试设备和传感器
• 军用最终用途
• 太空
