特性

• 15dB固定增益
• 工作频率范围为50MHz至4GHz
• 动态范围极高的增益模块
• 输入/输出内部与50Ω电阻匹配

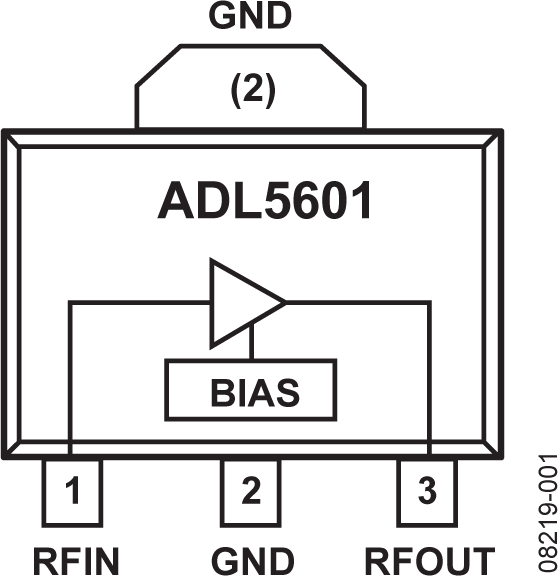

• 集成的偏置控制电路
• 在900MHz，OIP3为43.0 dBm
• 在900MHz，P1dB为19.0 dBm
• 在900MHz，噪声指数为3.7 dB
• 5V单电源
• 83mA的低静态电流

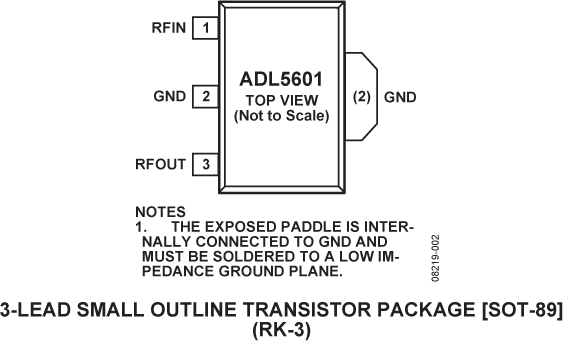

• 高散热效率的SOT-89封装
• ESD额定电压±1.5 kV (Class 1C)

产品详情和应用

ADL5601是一款15dB宽带线性放大器，最高工作频率为4GHz。该器件可广泛用于手机、有线电视（CATV）、军事和仪器仪表设备等应用领域。

ADL5601通过内部匹配的增益模块可提供极大的动态范围。在整个4GHz频率范围内，同时还提供极低的噪声指数和非常高的OIP3规格参数。

ADL5601的增益为15dB，可在频率、温度、电源波动的条件下保持稳定，且具有良好的器件一致性。该器件内部在输入端和输出端与50Ω电阻匹配，可非常容易地应用于各种系统中。仅需输入/输出交流耦合电容、电源去耦电容和外部电感器件即可工作。

ADL5601使用InGaP HBT工艺制造，ESD额定电压为±1.5 kV (Class 1C)。该器件采用散热效率高的SOT-89封装。

ADL5601在5V单电源下静态电流为83mA，额定工作温度范围为−40°C至+85°C。

同时提供配置齐全的RoHS兼容评估板。
