ADI亚德诺 ADPA1112 产品介绍

2026-03-09 0次

特性

频率范围：1GHz 至 22GHz
50Ω匹配输入和输出
功率增益：8GHz 至 16GHz 范围内典型值为 14dB
P_OUT：8GHz 至 16GHz 范围内典型值为 42dBm
PAE：8GHz 至 16GHz 典型值为 25%

S21：8GHz 至 16GHz 范围内典型值为 20.5dB
OIP3：8GHz 至 16GHz 范围内典型值为 44dBm

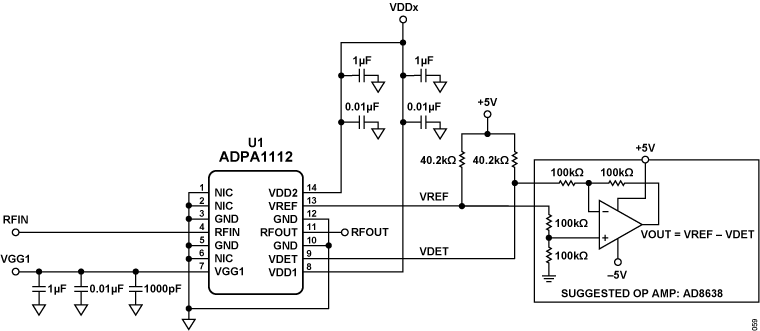

集成 RF 功率检波器
V_DD：28V
I_DQ：600 毫安

产品详情和应用

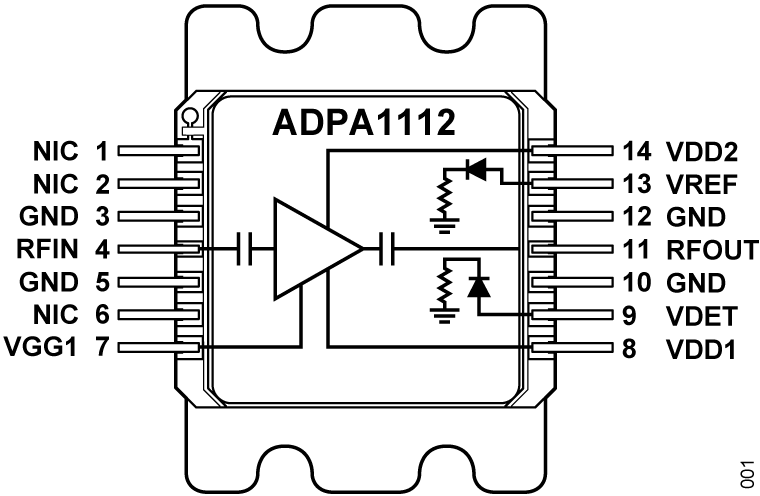

ADPA1112 是一款 1GHz 至 22GHz 宽带功率放大器，饱和输出功率 (P_OUT) 为 42dBm，功率附加效率 (PAE) 为 25%，在输入功率 (P_IN) 为 28.0dBm 时，8GHz 至 16GHz 范围内的功率增益典型值为 14dB。RF 输入和 RF 输出内部匹配且交流耦合。28V 的漏极偏置电压 (V_DD) 施加到具有集成偏置电感器的 VDD1 和 VDD2 引脚。通过向 VGG1 引脚施加负电压来设置漏极电流。集成温度补偿射频检波器，可以监测射频输出功率。

ADPA1112 采用氮化镓 (GaN) 工艺制造，额定工作温度范围为 −40°C 至 +85°C。

应用

电子战
测试与测量设备
