特性

• 片内4Kb EEPROM，用于存储LDMOS偏置参数
• 集成高边检流PGA，增益为2、10或25倍
• +75mV和+1250mV电压检测范围内保持±0.75%精度
• 满量程检测电压
  • +100mV，25倍增益
  • +250mV，10倍增益
  • +1250mV，2倍增益
• 共模范围、LDMOS漏极耐压：+5V至+32V
• 可调节的低噪声、0至AVDD输出栅极偏置电压范围
• 快速箝位至AGND，用于LDMOS保护
• 带温度测量的12位DAC栅极控制
• 内部结温测量
• 通过远端二极管实现双通道外部温度测量
• 内部12位ADC，用于测量：温度、电流以及电压
• 用户可选择串口
  • 400kHz/1.7MHz/3.4MHz I²C兼容接口
  • 16MHz SPI/MICROWIRE兼容接口

产品详情和应用

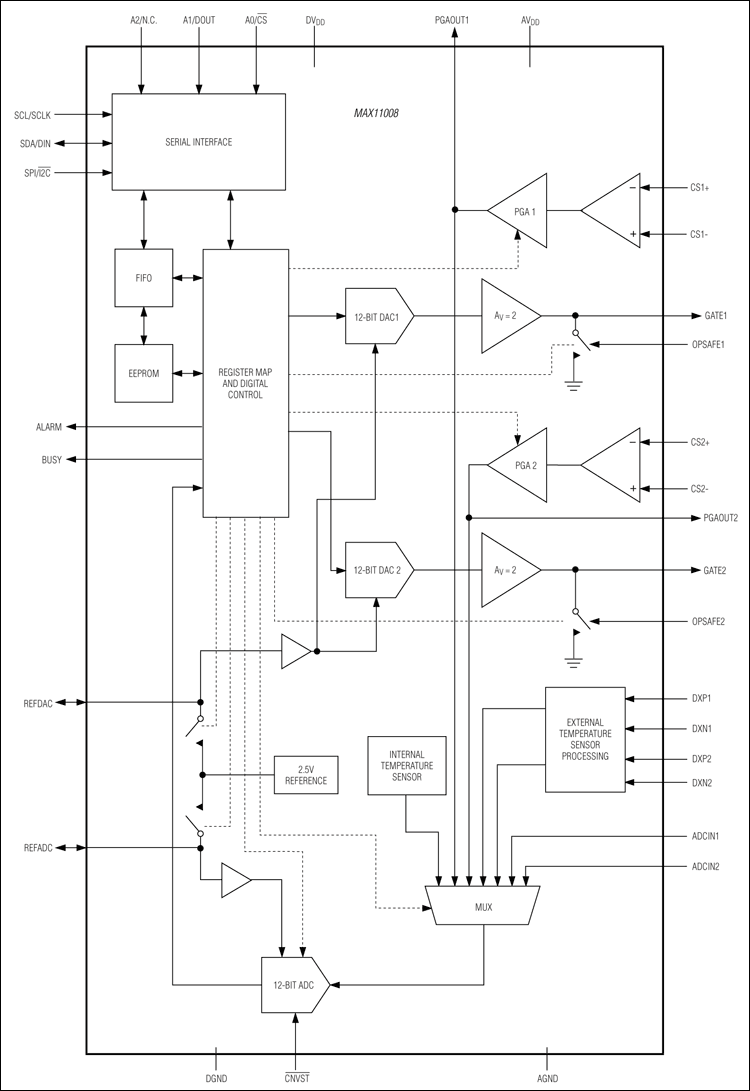

MAX11008控制器为蜂窝基站和其他无线基础设备中的RF LDMOS功放提供偏压。每个控制器包括增益可设置为2、10和25倍的高边电流检测放大器，用来监测LDMOS的漏极电流(电流范围20mA到5A)。MAX11008支持最多2个外部连接成二极管的晶体管，用于监测LDMOS温度，内部温度传感器可以测量本地结温。12位逐次逼近寄存器(SAR)模/数转换器(ADC)对来自可编程增益放大器(PGA)、外部温度传感器、内部温度检测以及2路额外的辅助输入端的模拟信号进行转换。MAX11008结合温度、AIN和/或漏极采样值与查找表中(LUT)存储的数据，自动调整LDMOS偏压。

MAX11008包含两个栅极驱动通道，每通道包含一个12位DAC，可产生栅极正压，用于偏置LDMOS器件。每个栅极驱动输出可源出高达±2mA的栅极电流。栅极驱动放大器将电流限制在±25mA，并可快速箝位至AGND。

MAX11008包含4Kb非易失EEPROM，按照256位 x 16位的配置存储LUT和寄存器信息。器件工作在4线16MHz SPI™/MICROWIRE™兼容接口或工作在I²C兼容的串口。

MAX11008采用+4.75V至+5.25V模拟供电电源(典型工作电流为2mA)和+2.7V至+5.25V数字供电电源(典型工作电流为3mA)。器件采用48引脚、7mm x 7mm、薄型QFN封装，工作在扩展级温度范围(-40°C至+85°C)。

应用

• 蜂窝基站
• 前馈功放
• 工业过程控制
• 微波无线链路
• 发送器
