特性

• 标准CMOS中采用RFin/RFout PA线性化电路SoC
  • 完全自适应校正
  • 高达28dB ACLR和38dB IMD改善
• 外部参考时钟支持：
  • 10、13、15.36、19.2、20、26和30.72MHz
• 低功耗：
  • 占空比(9%)反馈：600mW
  • 完全自适应：1200mW
• 频率范围：225MHz至3800MHz
• 输入信号带宽：1.2MHz至75MHz
• 采用9mm x 9mm QFN封装
• 壳体工作温度：−40°C至+100°C
• 完全符合RoHS标准，环保材料
• 双RF功率测量

产品详情和应用

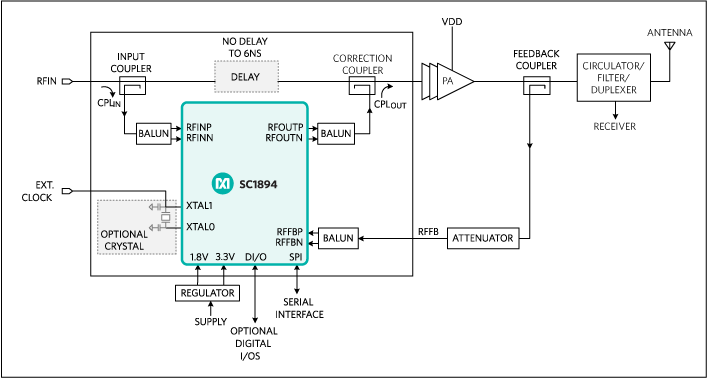

SC1894是Scintera^®第3代RF PA线性化电路(RFPAL^™)，与前代产品相比，校正性能和功能都有所改善。SC1894是一款完全自适应RFin/RFout预失真线性化解决方案，针对多种放大器、功率电平和通信协议进行了优化。SC1894使用PA输出和输入信号，根据情况生成经过优化的校正功能，从而尽可能降低PA自主生成的失真和造成的损害。使用RF域模拟信号处理使得SC1894能够使用宽信号带宽，且消耗的功率极低。

除了线性化，SC1894还提供准确的RFIN和RFFB功率测量。此外，还支持频谱监测和ACLR报警等功能。这些设计支持选项通过SC1894的串行外设接口(SPI)总线访问。

评估套件可用于评估SC1894的性能。有关不同的频率版本信息，参见SC1894数据手册。评估套件选项参见下方的样片和购买表单。注：SC1894评估套件需要使用 SC-USB-SPI-PICO 板将SC1894评估套件连接至计算机。

注：所有SCxx器件均符合RoHS标准。产品型号末尾的“E”表示7”卷带和卷盘。产品型号末尾无字母或者为“K”表示为整批。

应用

• 广播基础设施(SC1894A-00C13)
• 蜂窝基础设施(SC1894A-00C13)
• 微波回程(SC1894A-00M13)
• 多种PA和输出功率
