特性

• 低噪声
  输入电压噪声= 0.85nV/√Hz
  电流噪声 = 2.0 pA/√Hz
• 高速
  带宽：200 MHz (G = 12.04 dB)
  压摆率：295 V/µs
• 可选增益：
  G = 12.04 dB (×4)
  G = 18.06 dB (×8)
  G = 21.58 dB (×12)
• 有源输入阻抗匹配
• 集成输入箝位二极管
• 单端输入，差分输出
• 电源电压范围：4.5 V至5.5 V
• 低功耗：每通道60 mW

产品详情和应用

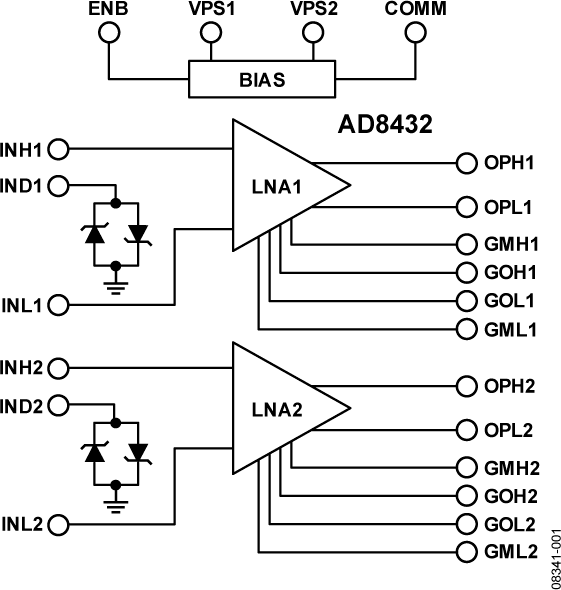

AD8432是一款双通道、低功耗、超低噪声放大器，集成可选增益和有源阻抗匹配。每通道均有单端输入、差分输出和集成输入箝位。通过绑定增益设置引脚，可实现的4个精确增益为12.04 dB、18.06 dB、21.58 dB和24.08 dB（分别对应×4、×8、×12和×16）。当G = 12.04 dB时的200 MHz带宽使得该放大器非常适合许多高速应用。

AD8432的有源阻抗匹配造就了它出色的噪声性能。放大器的输入阻抗可以利用一个反馈网络来调节，以便与信号源阻抗相匹配，且不影响噪声性能。该器件的阻抗匹配和低噪声特性可让设计人员构建能检测极微弱信号、动态范围更宽的系统。

AD8432在12.04 dB增益下折合到输入端的电压噪声为0.85 nV/√Hz。该器件超低噪声、低失真、增益精度高和通道间匹配的特性是高性能超声系统和处理I/Q解调器信号的理想选择。

AD8432采用5 V (24 mA)单电源供电。可提供4 mm x 4 mm、24引脚LFSCP封装。LFCSP封装具有裸露焊盘，可为印刷电路板(PCB)提供低热阻路径，从而更有效地散热，并提高可靠性。工作温度范围为-40℃至+85°C。

应用

• CW多普勒超声前端
• 宽带A/D驱动器
• 低噪声前置放大大
• I/Q解调器和移相器的前置驱动器
• 宽带模数驱动器
