特性

• RFin/RFout PA线性化电路SoC，采用标准CMOS
  • 完全自适应修正
• 外部基准时钟支持：
  • 10MHz、13MHz、15.36MHz、19.2MHz、20MHz、26MHz和30.72MHz
• 低功耗：1280mW
• 频率范围：698MHz至3800MHz
• 输入信号带宽：5MHz至100MHz
• 9mm x 9mm QFN封装
• 工作温度：-40°C至+105°C
• 完全符合RoHS标准，绿色环保材料
• 易用性
  • 集成RFin/RFout方案
  • 减少软件开发
• 降低系统功耗和OPEX
• 降低BOM成本、面积和总体积
  • 较小的电源、散热器及外壳
  • 小实施尺寸(< 6.5cm²)

产品详情和应用

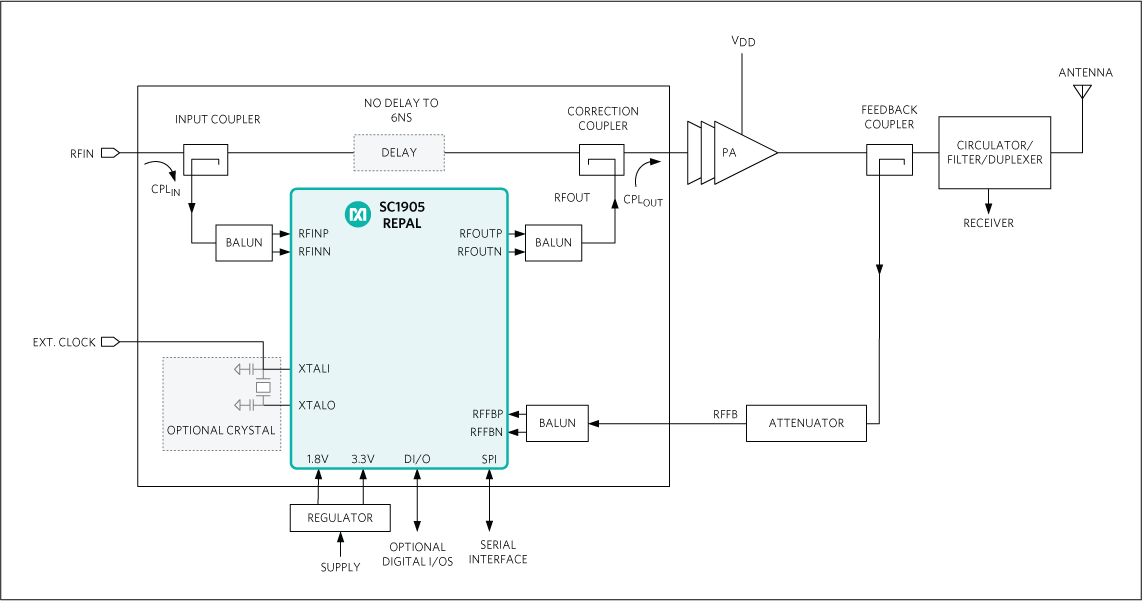

SC1905为SC1894 RF PA线性化电路(RFPAL)的引脚兼容升级版本，支持高达100MHz信号带宽。SC1905为完全自适应、RFin/RFout预失真线性化方案，优化用于较宽范围的放大器、功率等级和通信协议。SC1905使用PA输出和输入信号自适应产生经过优化的修正函数，最大程度降低PA的自生失真和损伤。RF域模拟信号处理允许SC1905工作在较宽带宽，并且功耗极低。

通过串行外设接口(SPI)总线访问SC1905的功能。

应用

• 4G和5G蜂窝基础设施
• 放大器：A/AB类和Doherty
• 要求PA线性化的任何应用
• BTS放大器、RRH、升压放大器、中继器、小蜂窝、微蜂窝、微微蜂窝、DAS、AAS和MIMO系统
• PA工艺：LDMOS、GaN、GaAs和InGaP
• 单/多载波，多标准：WCDMA、LTE和TD-LTE
• 较宽范围的PA和输出功率
