ADI亚德诺 ADL8113 产品介绍

2026-03-09 0次

特性

具有多种旁路模式的宽带放大器
4 种引脚可选操作模式
- 内部放大器模式工作频率为 10MHz 至 12GHz
- 内部旁路模式工作频率为 10MHz 至 14GHz
- 10MHz 至 14GHz 两种外部旁路模式
集成电源去耦
反射式旁路开关
内部放大器模式
- 小信号增益：200MHz 至 6GHz 时典型值为 14.0dB
- OP1dB：200MHz 至 6GHz 时典型值为 20.5dBm
- OIP3：200MHz 至 6GHz 时典型值为 35.5dBm
- OIP2：9GHz 至 12GHz 时典型值为 44.6dBm
- 噪声指数：200MHz 至 6GHz 范围内典型值为 3.8dB

内部旁路开关模式
- 插入损耗：200MHz 至 6GHz 范围内典型值为 2.2dB
工作温度范围：−40°C 至 +85°C
符合 RoHS 标准的 6mm × 6mm、28 端子 LGA

产品详情和应用

ADL8113 是一款带有旁路开关的低噪声放大器 (LNA)，可提供 10MHz 至 12GHz 的宽带操作。ADL8113 在 200MHz 至 6GHz 范围内提供 3.8dB 的低噪声系数和 35.5dBm 的输出三阶截点 (OIP3)。ADL8113 提供 14.0dB 的小信号增益，该增益在频率、温度、电源以及设备间都很稳定。

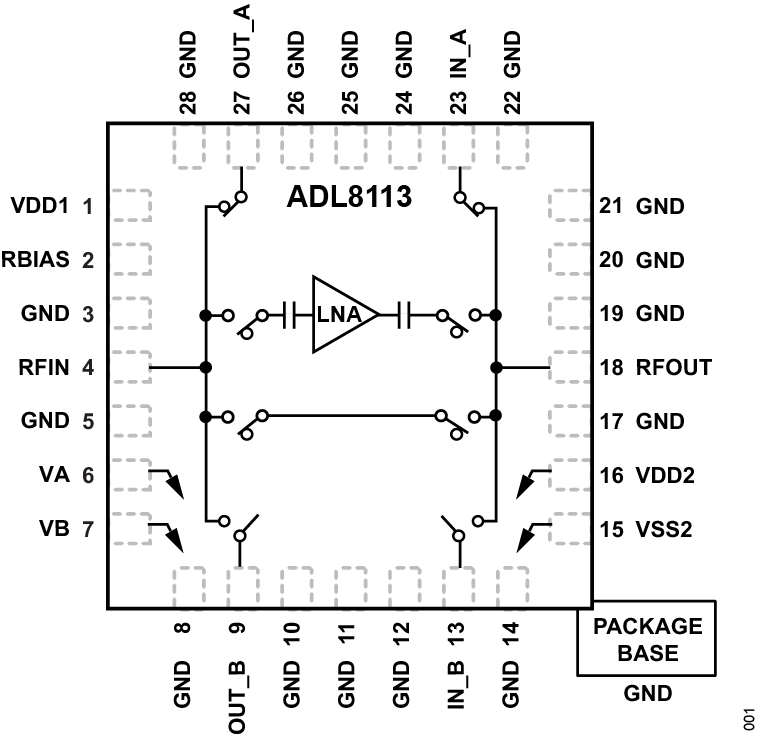

放大器和两个 SP4T 反射开关的集成允许多条路径通过该设备。当存在较大输入信号时，添加开关还可提供高输入三阶截距 (IIP3) 路径。通过集成电源去耦电容，只需极少的外部电源去耦。

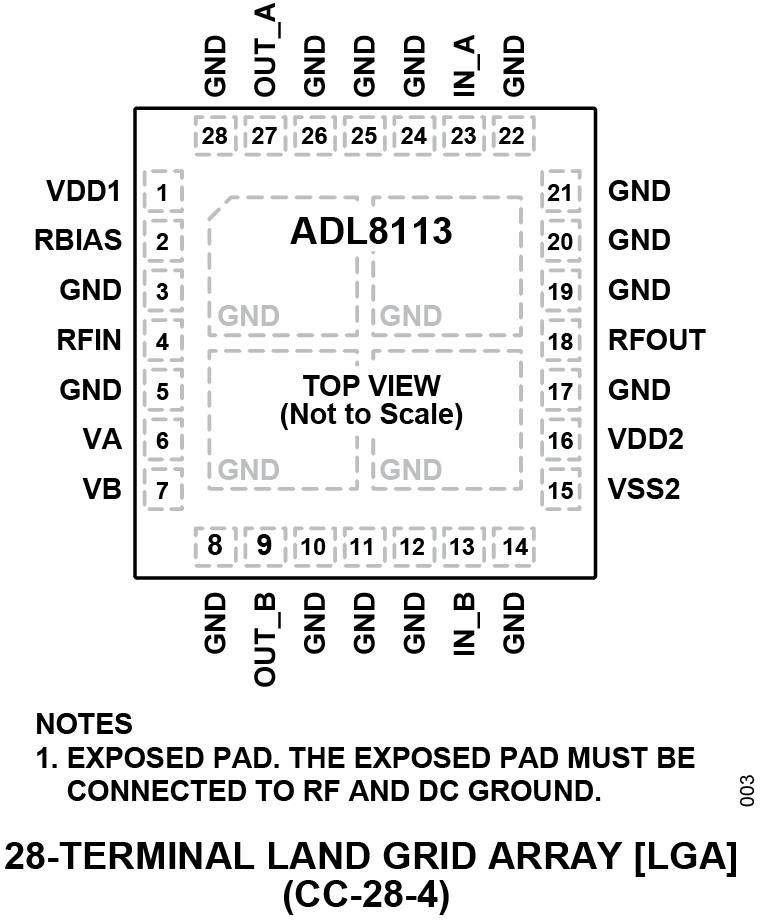

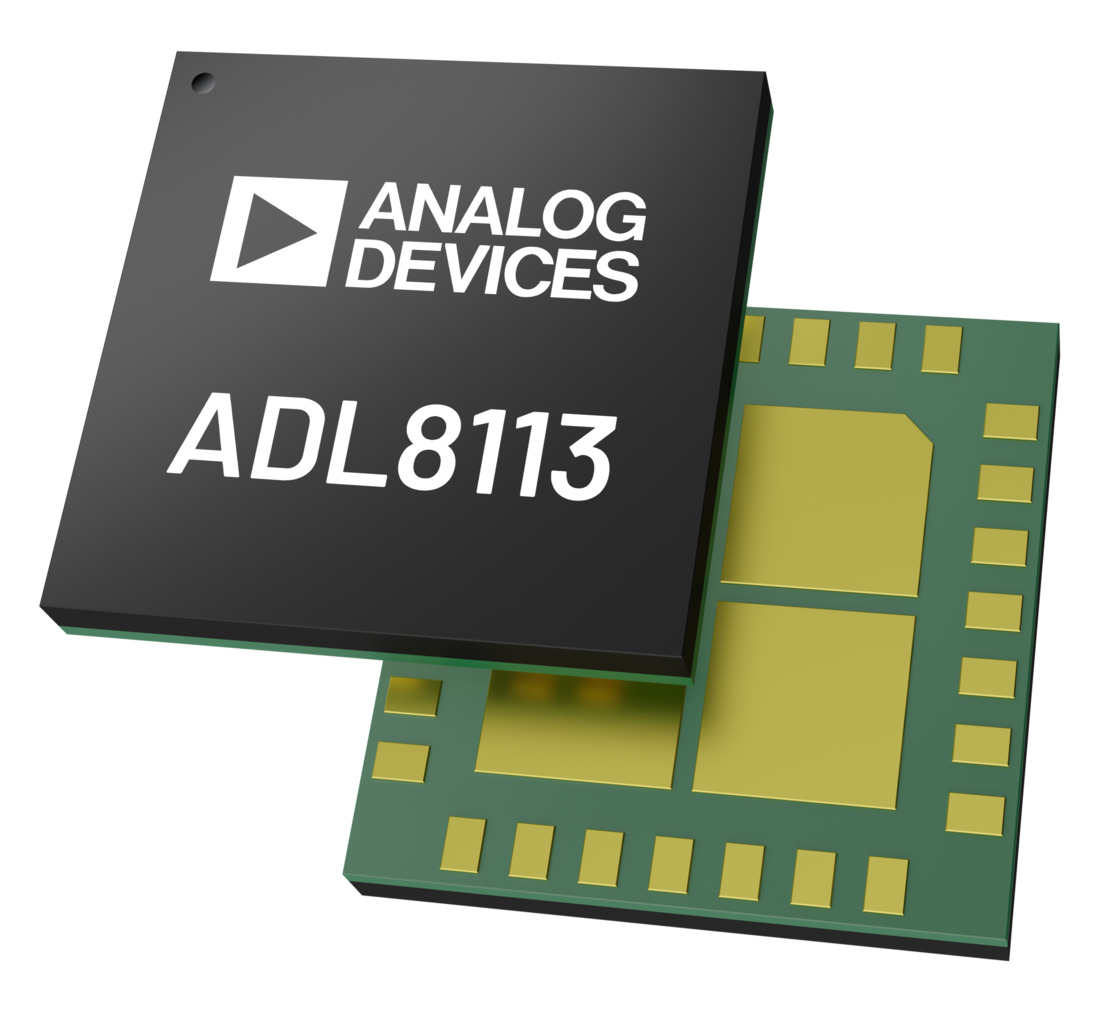

ADL8113 的额定工作温度范围是 −40°C 至 +85°C。ADL8113 采用 6mm × 6mm、28 端子基板栅格阵列 (LGA) 封装。

应用

电子测试测量设备
电子战
无线接收器
