特性

• 高Psat： +40.5 dBm
• 高小信号增益：
  18.5 dB
• 瞬时带宽：
  10 MHz to 1.1 GHz
• 高PAE： 69%
• 电源电压：
  Vdd = +28V (100 mA)
• 内部预匹配：
  简单紧凑的外部调谐以实现最佳性能

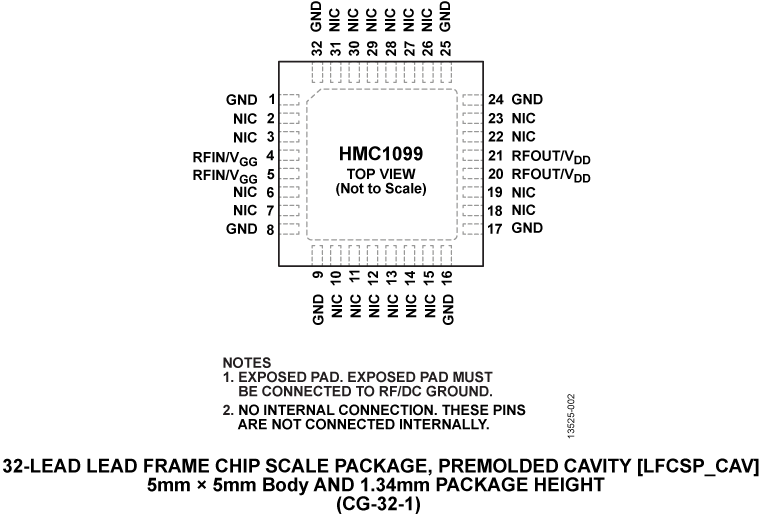

• 32引脚5x5 SMT封装： 25 mm²

产品详情和应用

HMC1099是一款氮化镓(GaN)宽带功率放大器，在瞬时带宽范围为0.01 GHz至1.1 GHz时提供>10 W功率、69% PAE，增益平坦度为±0.5 dB（典型值）。

HMC1099非常适合脉冲或连续波(CW)应用，如无线基础设施、雷达、公共移动无线电和通用放大。

HMC1099放大器采用低成本、表贴器件实现外部调谐并采用紧凑型LFCSP封装。

多功能引脚名称可能仅通过相关功能来引用。

应用

• 延长公共移动无线电的电池工作寿命
• 针对无线基础设施的功率放大器级
• 测试和测量设备
• 商用和军用雷达
• 通用发射机放大
