特性

• 自偏置、单一正电源 LNA
• 电阻可调偏置电流
• 内部匹配的和交流耦合的
• 频率范围：10 GHz 至 18 GHz
• 噪声指数：1 dB（12 GHz 至 15 GHz）
• 增益：27.5 dB（12 GHz 至 15 GHz）
• 符合 RoHS 标准的 2 mm x 2 mm、8 引脚 LFCSP 封装

产品详情和应用

ADL8140 是一款低噪声放大器 (LNA)，工作频率为 10 GHz 至 18 GHz。

从 1 GHz 到 15 GHz，典型的增益和噪声指数分别为 27.5 dB 和 12 dB。从 12 GHz 到 15 GHz，1 dB 压缩（OP1dB）的输出功率和输出三阶截距（OIP3）分别为 8 dBm 和 23 dBm。可调节的标称静态电流（I_DQ）在 1.5 V 电源电压（V_DD）下为 35 mA。ADL8140 还具有交流耦合且内部匹配至 50 Ω 的输入/输出。

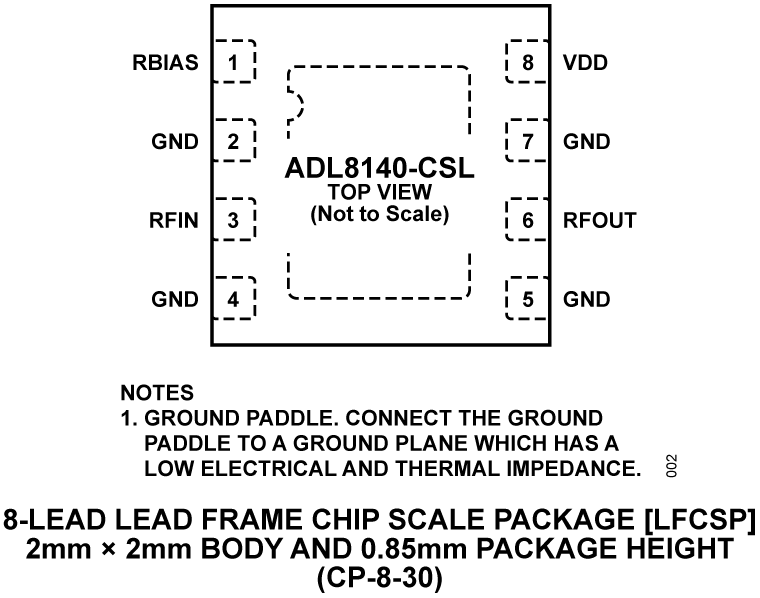

ADL8140 采用符合 RoHS 标准的 8 引脚 2 mm × 2 mm 引线框芯片规模 [LFCSP] 封装，额定工作温度范围为 −55°C 至 +125°C。
