特性

• +45 dBm输出IP3（平衡配置）
• 增益：12 dB
• PAE为48%（Pout为+30.5 dBm时）
• +20 dBm的W-CDMA通道功率（ACP为-45 dBc时）
• 3x3 mm QFN SMT封装

产品详情和应用

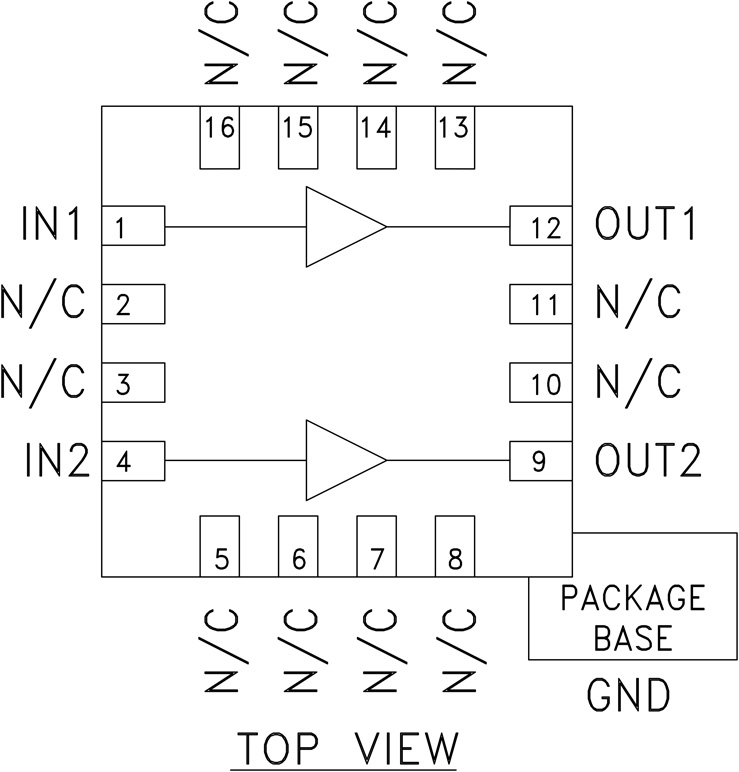

HMC461LP3(E)是一款1.7 - 2.2 GHz高输出IP3 GaAs InGaP异质结双极性晶体管(HBT)双通道MMIC放大器。 它在单个集成电路中，提供两个HMC455LP3高IP3驱动器的线性性能，可在平衡或推挽放大器电路中配置。 该放大器提供12 dB的增益和+30.5 dBm的饱和功率（当PAE为48%时），采用+5 Vdc单电源，同时使用平衡配置的外部巴伦。

由于具有+45 dBm的高输出IP3，再结合1.2:1的低VSWR，因此HMC461LP3(E)成为适合PCS/3G无线基础设施的理想驱动放大器。 双MMIC放大器集成电路采用低成本的无引脚3x3 mm QFN表面贴装封装(LP3)。 LP3提供裸露基极以实现出色的RF和散热性能。

应用

• 多载波系统
• GSM、GPRS和EDGE
• CDMA和W-CDMA
• PHS
• 可配置平衡或推挽
