特性

• 单一正电源（自偏置）
• 电阻可编程偏置设置
• 宽带操作：30 kHz 至 20 GHz
• 扩展的工作温度范围：−55°C 至 +125°C

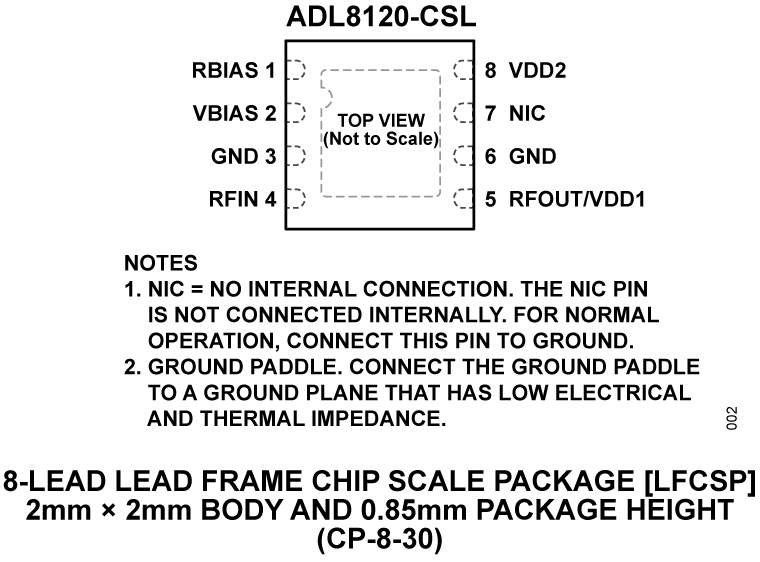

• 符合 RoHS 标准的 2 mm x 2 mm、8 引脚 LFCSP 封装

产品详情和应用

ADL8120 是一款超宽带低噪声放大器（LNA），工作频率范围为 30 kHz 至 20 GHz。从 30 kHz 到 14 GHz，典型增益和噪声指数分别为 14 dB 和 1.9 dB。1 dB 压缩（OP1dB）、输出三阶截距（OIP3）和输出二阶截距（OIP2）的参数分别为 16 dBm、29.5 dBm 和 33 dBm，频率范围为 30 kHz 至 14 GHz。可调节的标称静态电流（I_DQ）在 3.3 V 电源电压（V_DD）下为 55 mA。内部匹配的直流耦合 RF 输入和输出引脚需要外部 AC 耦合电容器以及 RFOUT 上的偏置电感器。此外，RF 输入通过连接在 VBIAS 引脚和 RFIN 引脚之间的外部电感器进行偏置。

ADL8120 采用假晶高电子迁移率晶体管(pHEMT)工艺制造。它采用符合 RoHS 标准的 2 mm × 2 mm 8 引脚 LFCSP 封装，额定工作温度范围为 −55°C 至 +125°C。

• 电信
• 仪器仪表
• 雷达
• 电子战
