ADI亚德诺_ADL5545_产品介绍

ADI亚德诺 ADL5545 产品介绍

2026-03-09 0次

特性

固定增益：24.1 dB
在30 MHz至6 GHz范围内提供宽带操作
输入/输出内部匹配50 Ω
集成偏置控制电路
OIP3：36.4 dBm (900 MHz)
P1dB：18.1 dBm (900 MHz)

噪声系数：2.9 dB (900 MHz)
5V单电源供电
低静态电流：56 mA
宽工作温度范围：-40℃至+105℃

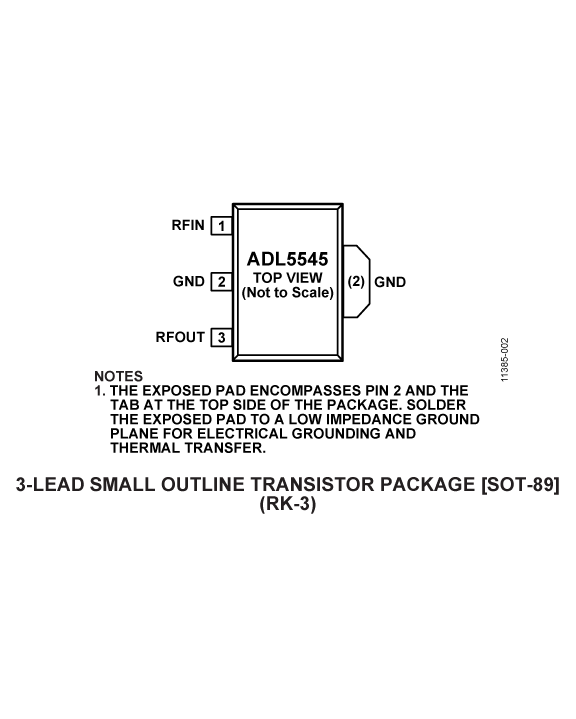

高效散热型SOT-89封装
ESD额定值：±1.5 kV（1C类）

产品详情和应用

ADL5545是一款单端RF/IF增益模块放大器，可在30 MHz至6 GHz范围内提供宽带操作。采用5 V电源供电时，ADL5545功耗仅为56 mA，OIP3超过36dBm。

ADL5545具有24 dB增益，增益不随频率、温度、电源、器件而变化。该放大器采用工业标准SOT-89封装，在输入和输出内部匹配50 Ω，能够简单地使用于各种不同的应用中。所需的外部元件只有输入/输出交流耦合电容、电源去耦电容和直流偏置电感。

ADL5545采用InGaP HBT工艺制造而成，ESD额定值为±1.5 kV（1C类）。额定温度范围为−40℃至+105℃的宽温度范围，并提供配置齐全且符合RoHS标准的评估板。
